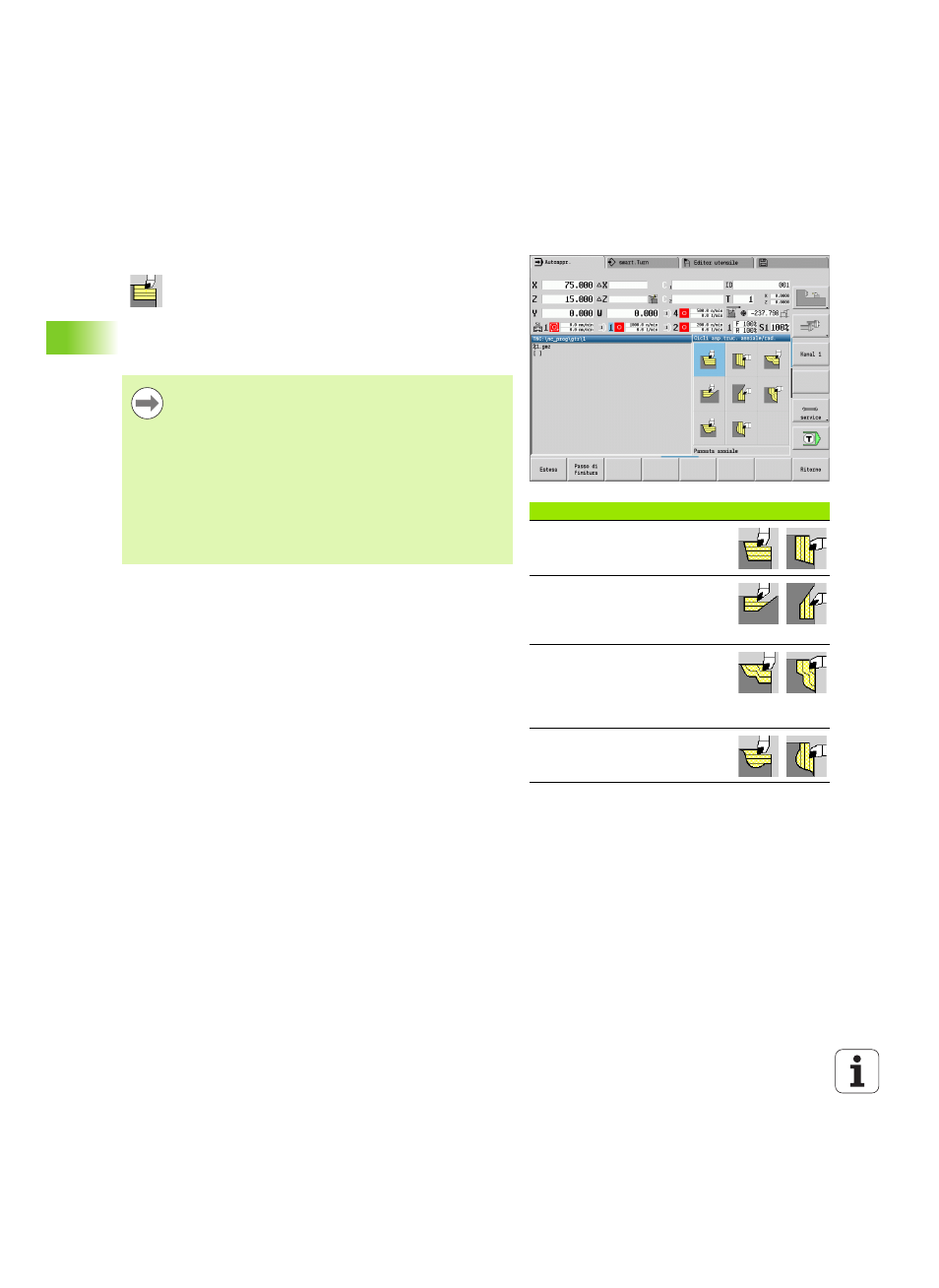

148 Modo Teach-in
4.4 Cicli di aspor
tazione tr
ucioli
4.4 Cicli di asportazione trucioli
Direzioni di passata e di accostamento per cicli di asportazione
trucioli
Il CNC PILOT determina la direzione di passata e accostamento sulla
base dei parametri ciclo.
 Ciclo base: sono determinanti i parametri Punto di partenza X, Z
(Funzionamento manuale: "Pos. utensile attuale") e Inizio profilo X1/
Fine profilo Z2.
 Ciclo esteso: sono determinanti i parametri Punto iniziale profilo X1,
Z1 e Punto finale profilo X2, Z2.
 Cicli ICP: sono determinanti i parametri Punto di partenza X, Z
(Funzionamento manuale: "Pos. utensile attuale") e Punto di
partenza profilo ICP.
Cicli di asportazione trucioli Icona
Passata assiale/radiale
Ciclo di sgrossatura e finitura per
profili semplici
Passata assiale/radiale con
entrata
Ciclo di sgrossatura e finitura per
profili con entrata semplici
Passata parallela al profilo ICP
assiale/radiale
Ciclo di sgrossatura e finitura per
profili qualsiasi (passate parallele
alla parte finita)
Profilo ICP assiale/radiale
Ciclo di sgrossatura e finitura per
profili qualsiasi
I cicli di asportazione trucioli sgrossano e rifiniscono profili
semplici con ciclo base e profili complessi con ciclo
esteso.
I cicli ICP lavorano qualsiasi profilo descritto con ICP,
vedere "Profili ICP" a pagina 368.
 Configurazione di taglio: il CNC PILOT calcola un
accostamento che è <=Profondità di accostamento P.
Si evita una "passata di rettifica".
 Sovrametallo: viene considerato nel "ciclo esteso".
 Compensazione del raggio del tagliente: viene
eseguita.
 Distanza di sicurezza dopo una passata:
 Ciclo base: 1 mm
 Ciclo esteso: viene impostato separatamente per
lavorazione interna ed esterna (vedere "Elenco dei
parametri utente" a pagina 535).
