HEIDENHAIN CNC PILOT 640 257
4.5 Cicli di tr
oncat
u
ra

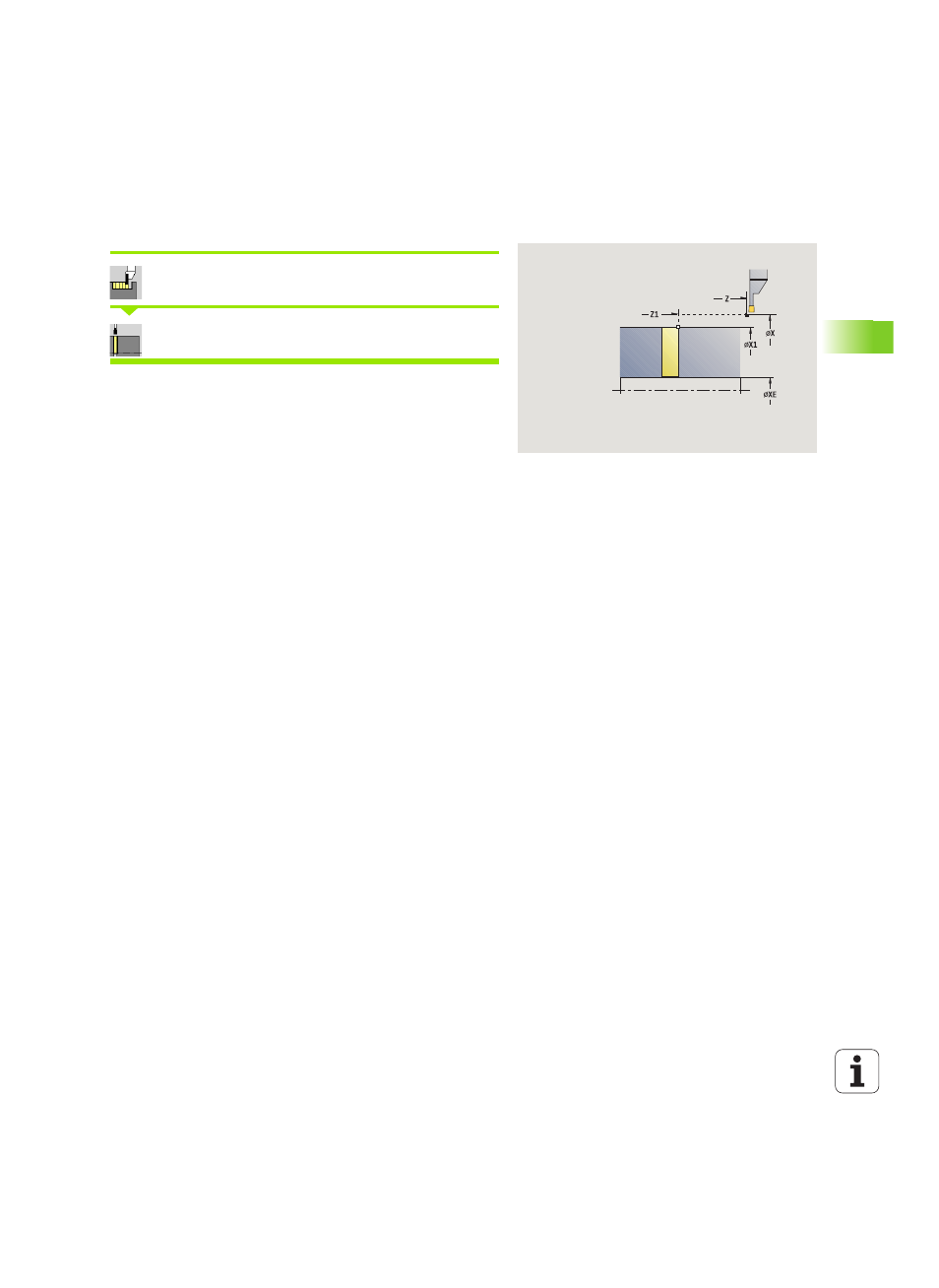

Scanalatura
Selezionare Cicli di troncatura
Selezionare Scanalatura
Il ciclo esegue una scanalatura sul pezzo tornito. A scelta può essere
eseguito uno smusso o un raccordo sul diametro esterno.
Parametri ciclo
X, Z
Punto di partenza
X1, Z1 Spigolo profilo
I Diametro riduzione avanzamento
B Smusso/Arrotondamento
 B>0: raggio raccordo
 B<0: larghezza smusso
E Avanzamento ridotto
D Numero di giri massimo
K Distanza di ritorno dopo scanalatura: sollevamento
utensile prima del percorso di ritorno
SD Limitazione numero di giri dal diametro I
U Diametro a partire dal quale si attiva la pinza portapezzo
(funzione correlata alla macchina)
G47 Distanza di sicurezza (vedere pagina 130)
G14 Punto cambio utensile (vedere pagina 130)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
