HEIDENHAIN CNC PILOT 640 79
3.3 D
a
ti macc
hina

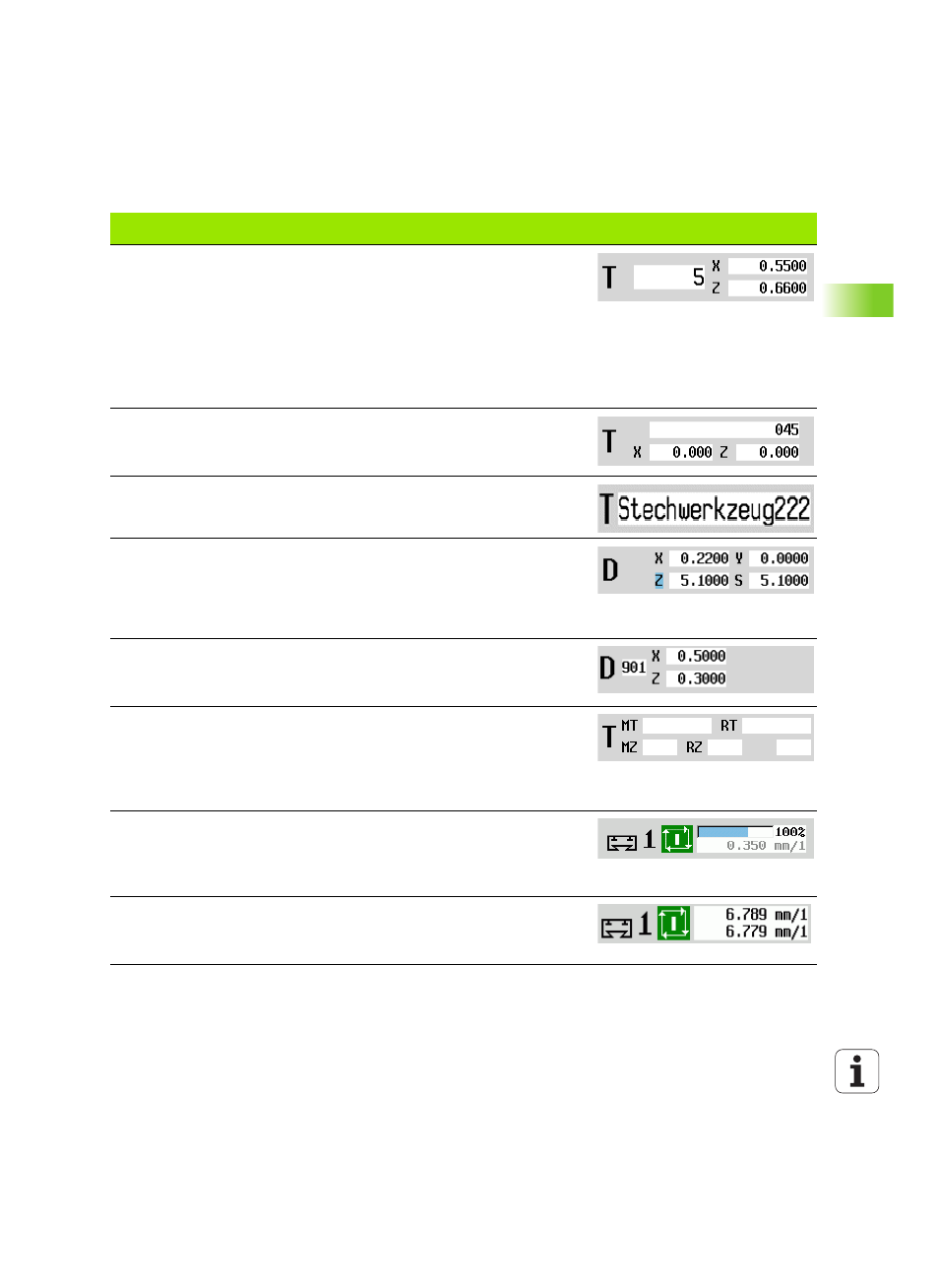

Visualizzazione numeri T
 Numero T dell'utensile impiegato
 Valori di correzione utensile
Per tutte le visualizzazioni T:
 T su sfondo colorato: utensile motorizzato
 Numero T o ID su sfondo colorato: attacco utensile speculare
 Lettera X/Z della correzione su sfondo colorato: correzione speciale in direzione
X/Z attiva
Visualizzazione ID T
 ID dell'utensile impiegato
 Valori di correzione utensile
Visualizzazione ID T senza valori di correzione
 ID dell'utensile impiegato
Correzioni utensile
 Correzione speciale solo per utensile per troncare e sferici
 Valore di correzione speciale in grigio: correzione speciale inattiva
 Lettera X/Z della correzione su sfondo colorato: correzione speciale in direzione
X/Z attiva
Correzione addizionale
 Valori di correzione in grigio: correzione D inattiva
 Valori di correzione in nero: correzione D attiva
Informazioni sulla durata utensile
 "T": nero=monitoraggio durata globale on; bianco=monitoraggio durata globale off
 MT, RT attivo: monitoraggio in base alla durata
 MZ, RZ attivo: monitoraggio in base al numero di pezzi
 Tutte le caselle vuote: utensile senza monitoraggio durata
Visualizzazione slitta e stato ciclo
 Casella superiore: impostazione del potenziometro override
 Casella inferiore su sfondo bianco: avanzamento reale
 Casella inferiore su sfondo grigio: avanzamento programmato con slitta ferma
Visualizzazione slitta e stato ciclo
 Casella superiore: avanzamento programmato
 Casella inferiore: avanzamento reale
Elementi della visualizzazione dati
macchina
