HEIDENHAIN CNC PILOT 640 265
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico

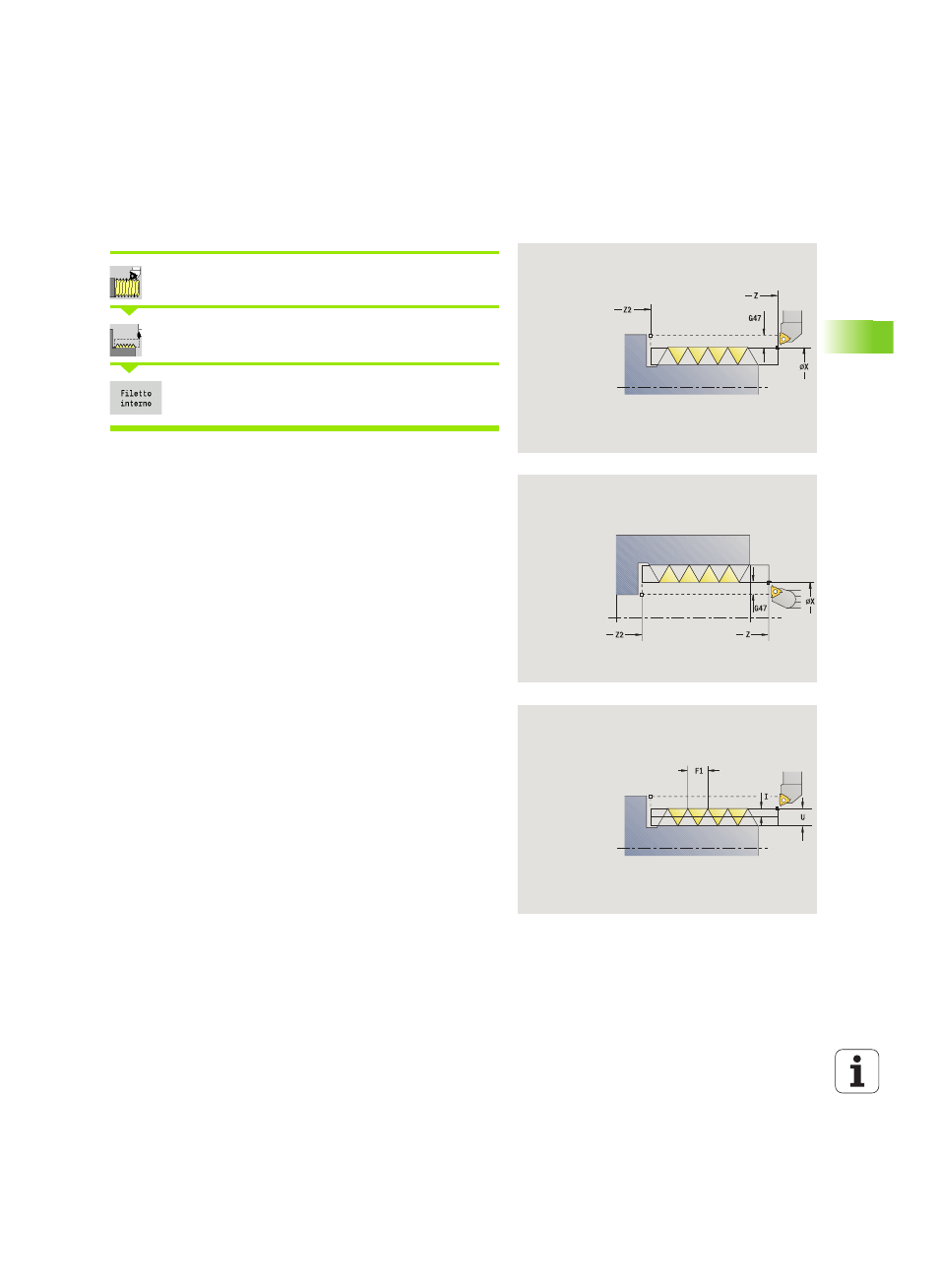

Filettatura (assiale)
Selezionare Filettatura
Selezionare Filettatura
 On: filetto interno
 Off: filetto esterno
Il ciclo esegue un filetto interno o esterno a un principio con un angolo
del fianco di 30°. L'avanzamento ha luogo esclusivamente in "direzione
X".
Parametri ciclo
X, Z
Punto di partenza filetto
Z2 Punto finale filetto
F1 Passo filetto (= avanzamento)
U Profondità filetto – Nessuna immissione:
 filetto esterno: U=0.6134*F1
 filetto interno: U=–0.5413*F1
I Incremento massimo
 I<U: prima profondità di taglio con "I" – ogni passata
successiva: riduzione profondità di taglio
 I=U: una passata
 nessuna immissione: I viene calcolato sulla base di U e
F1
G47 Distanza di sicurezza (vedere pagina 130)
G14 Punto cambio utensile (vedere pagina 130)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
GV Tipo di incremento in profondità
 0: sezione truciolo costante
 1: incremento costante
 2: con configurazione di taglio residua
 3: senza configurazione di taglio residua
 4: come MANUALplus 4110
 5: incremento costante (come in 4290)
 6: costante con resto (come in 4290)
