384 Programmazione ICP
5.4 Cr
eazione dei pr
ofili ICP

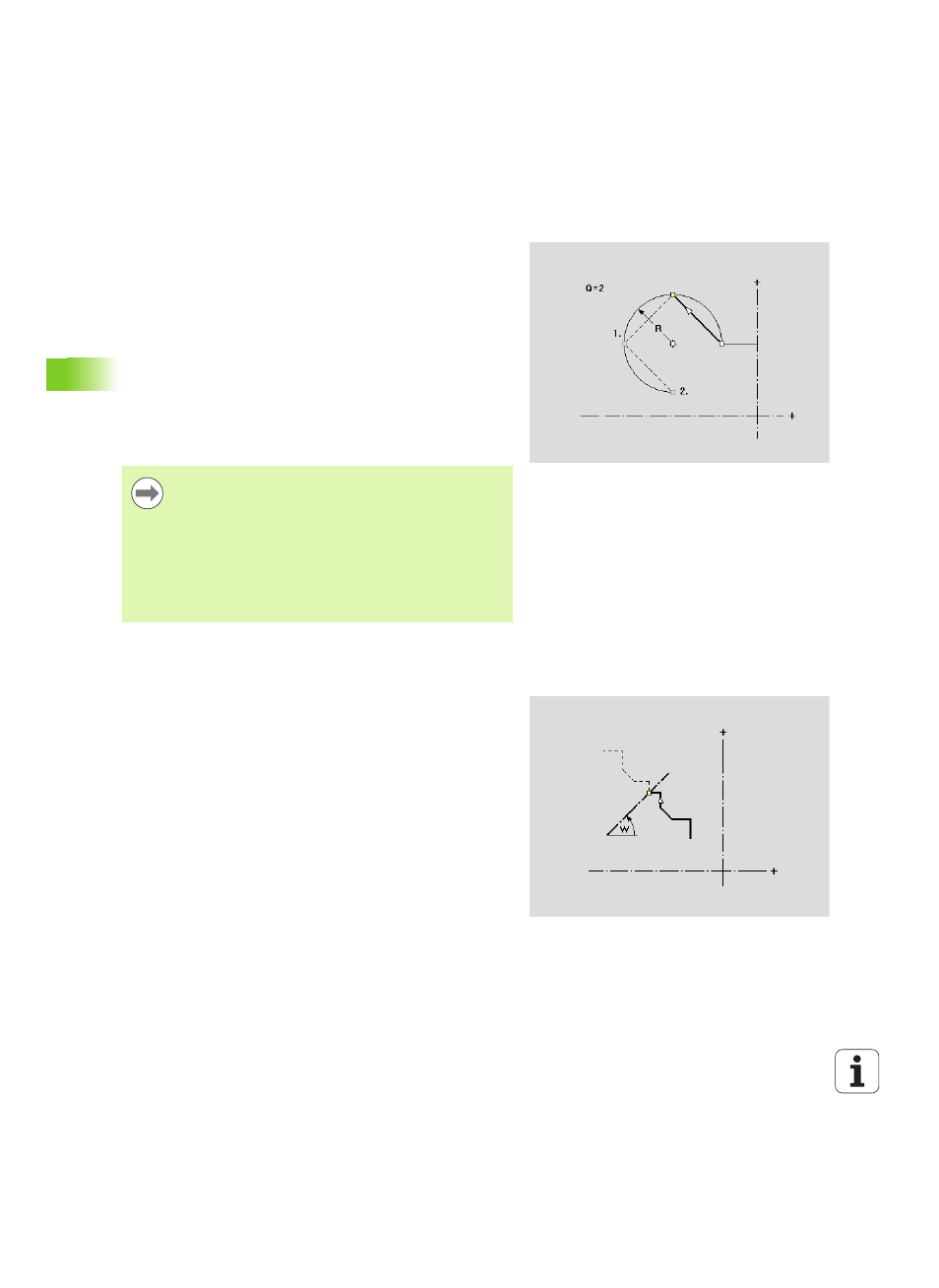

Duplicazione circolare della sezione di profilo
Con questa funzione si definisce una sezione di profilo e la si "appende"
con andamento circolare al profilo esistente.
 Selezionare "Duplicazione > Serie circolare" nel menu Pezzo finito
 Selezionare gli elementi del profilo con il softkey Elemento succ. o
Elemento prec.
 Premere il softkey Seleziona
 Inserire il numero di ripetizioni e il raggio
 Premere il softkey Salva
Duplicazione della sezione di profilo con
specularità
In questa funzione si definisce una sezione di profilo che viene
riprodotta specularmente e appesa al profilo esistente.
 Selezionare "Duplicazione > Specularità" nel menu Pezzo finito
 Selezionare gli elementi del profilo con il softkey Elemento succ. o
Elemento prec.
 Inserire l'angolo dell'asse di specularità
 Premere il softkey Salva
Inversione
La funzione Inversione consente di invertire la direzione programmata
di un profilo.
Parametri
Q
Numero (la sezione di profilo viene duplicata Q volte)
R Raggio
Il controllo numerico definisce un cerchio con il raggio
definito intorno al punto iniziale e al punto finale della
sezione di profilo. I punti d'intersezione dei cerchi
forniscono i due centri di rotazione possibili.
L'angolo di rotazione si ottiene dalla distanza punto iniziale
– punto finale della sezione di profilo.
Con i softkey Soluzione succ. o Soluzione prec. è
possibile selezionare una delle soluzioni ammesse a livello
di calcolo.
Parametri
W
Angolo dell'asse speculare. L'asse speculare passa attraverso
il punto finale attuale del profilo.
Riferimento dell'angolo: asse Z positivo
