230 Modo Teach-in
4.5 Cicli di tr
oncat
u
ra
Esecuzione ciclo
1 calcolo della configurazione di taglio
2 avanzamento dal punto di partenza per la prima passata
3 esecuzione gola (lavorazione di troncatura)
4 lavorazione perpendicolare alla direzione di troncatura (lavorazione
di tornitura)
5 ripetizione di 3...4, fino a raggiungere il Punto finale X2, Z2
6 ritorno al punto di partenza, parallelamente all'asse
7 avvicinamento secondo l'impostazione G14 al Punto cambio
utensile

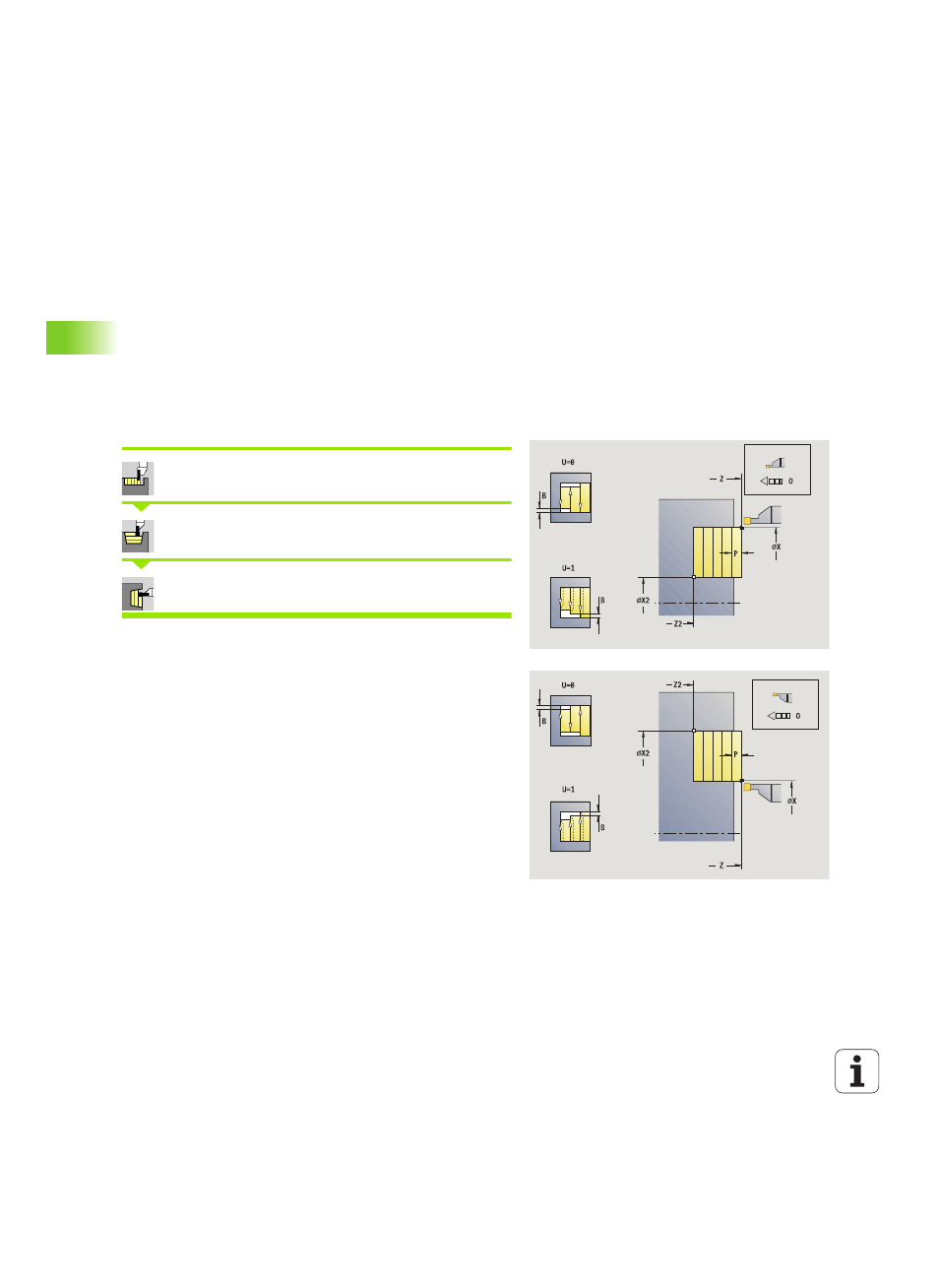

Troncatura-tornitura assiale
Selezionare Cicli di troncatura
Selezionare Troncatura-tornitura
Selezionare Troncatura-tornitura assiale
Il ciclo lavora il rettangolo descritto da Punto di partenza e Punto
finale profilo
.
Parametri ciclo
X, Z
Punto di partenza
X2, Z2 Punto finale profilo
P Profondità di accostamento: profondità di accostamento
massima
O Avanzamento di troncatura (default: avanzamento attivo)
B Larghezza offset (default: 0)
U Lavorazione di tornitura unidirezionale (default: 0)
 0: bidirezionale
 1: unidirezionale
G47 Distanza di sicurezza (vedere pagina 130)
G14 Punto cambio utensile (vedere pagina 130)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
