HEIDENHAIN CNC PILOT 640 173
4.4 Cicli di aspor
tazione tr
ucioli

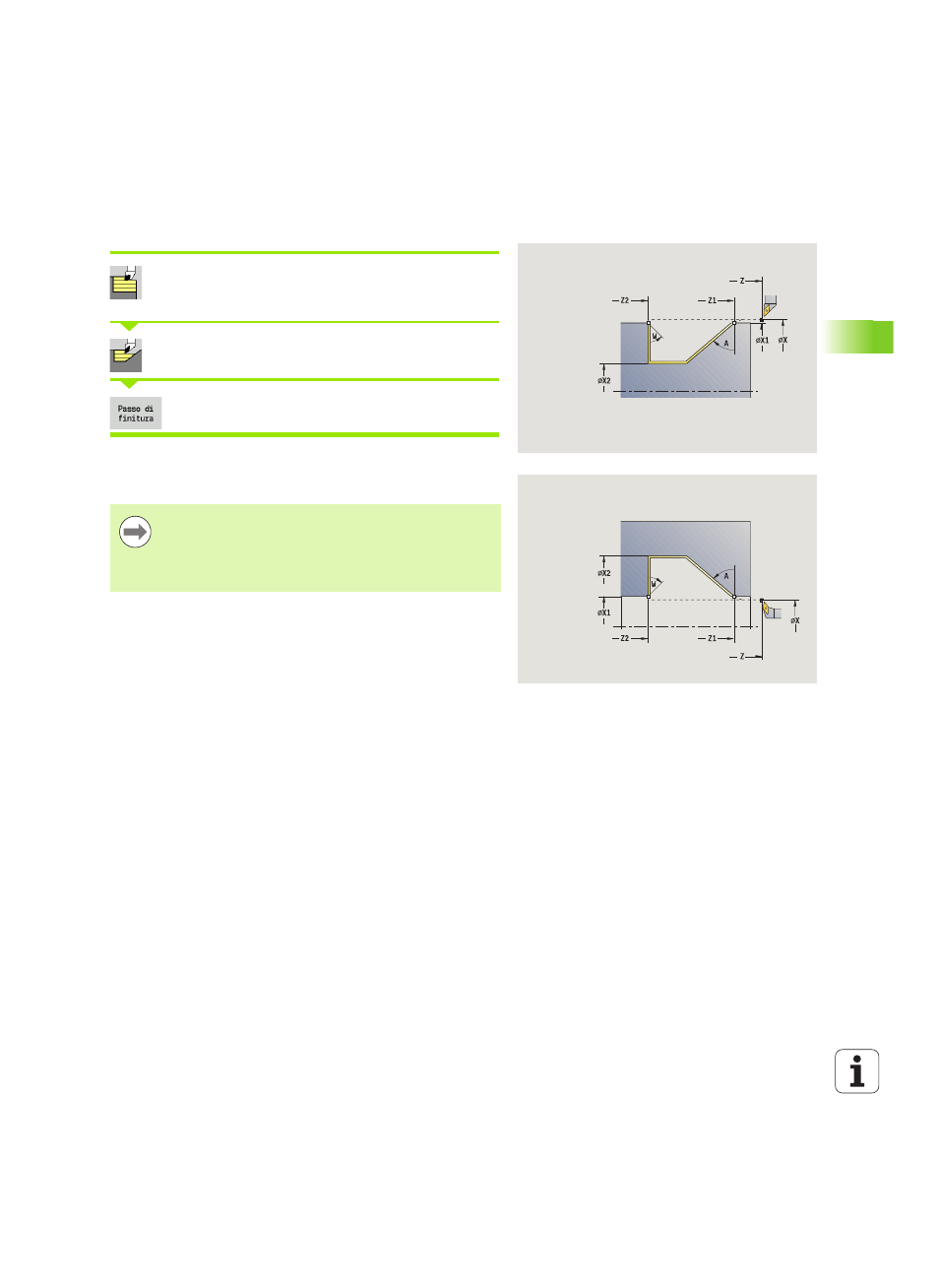

Passata di finitura con entrata assiale
Selezionare Cicli di asportazione trucioli
assiale/radiale
Selezionare Entrata assiale
Attivare il softkey Finitura
Il ciclo rifinisce la parte del profilo da Punto iniziale profilo a Punto
finale profilo
. Al termine del ciclo l'utensile ritorna sul punto di
partenza.
 L'utensile penetra con l'angolo massimo possibile, il
materiale residuo viene ignorato.
 Maggiore è l'inclinazione con cui l'utensile penetra il
materiale, tanto maggiore è la riduzione di avanzamento
(max 50%).
Parametri ciclo
X, Z
Punto di partenza
X1, Z1 Punto iniziale profilo
X2, Z2 Punto finale profilo
A Angolo di entrata (intervallo: 0° <= A < 90°; default: 0°)
W Angolo finale – Diagonale a fine profilo
(intervallo: 0° <= W < 90°)
G47 Distanza di sicurezza (vedere pagina 130)
G14 Punto cambio utensile (vedere pagina 130)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
