1.8 Quote utensile
Il CNC PILOT necessita dei dati relativi agli utensili per il
posizionamento degli assi, per il calcolo della compensazione del
raggio del tagliente, per il calcolo della configurazione di taglio nei cicli
ecc.
Lunghezza utensile

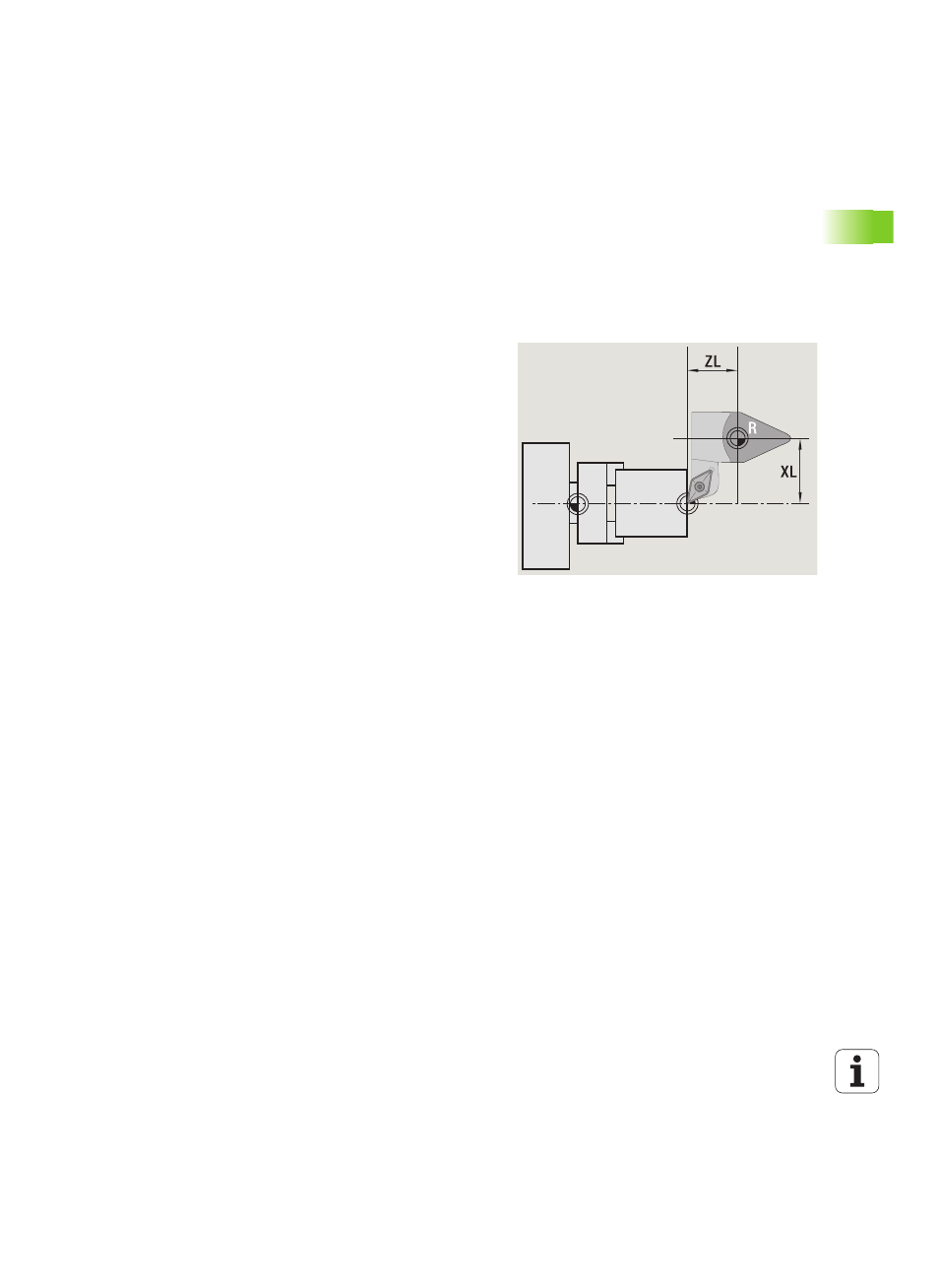

Tutti i valori di posizione programmati e visualizzati si riferiscono alla
distanza tra punta dell'utensile e origine del pezzo. Internamente al
sistema è nota solo la posizione assoluta del portautensili (slitta). Per
determinare e visualizzare la posizione della punta dell'utensile il CNC
PILOT necessita delle quote XL e ZL (vedere figura).
Correzioni utensile
Il tagliente dell'utensile si usura durante la lavorazione. Per
compensare questa usura, il CNC PILOT applica valori di correzione. I
valori di correzione vengono gestiti indipendentemente dalle quote
della lunghezza. Il sistema somma internamente tali valori alle
lunghezze definite.
