Scrittura radiale
Il ciclo "Scrittura radiale" incide stringhe di caratteri in disposizione
lineare sulla superficie cilindrica. Tabella di caratteri e altre
informazioni: vedere pagina 344.
Il punto iniziale della stringa di caratteri si definisce nel ciclo. Se non si
definisce alcun punto iniziale, il ciclo si avvia sulla posizione attuale
dell'utensile.
La scritta può anche essere incisa con diverse chiamate. Inserire a tale
scopo il punto iniziale alla prima chiamata. Programmare le chiamate
successive senza punto iniziale.
Parametri:
X Punto di partenza (quota diametrale): preposizionamento
utensile
Z Punto di partenza: preposizionamento utensile
C Angolo mandrino: preposizionamento mandrino pezzo
TX Testo da incidere
NF Numero carattere: codice ASCII del carattere da incidere
X2 Punto di partenza (quota diametrale): posizione X a cui si deve
accostare per l'incisione
Z1 Punto iniziale primo carattere
C1 Punto iniziale primo carattere
CY Punto iniziale primo carattere
D Diametro di riferimento
H Altezza carattere

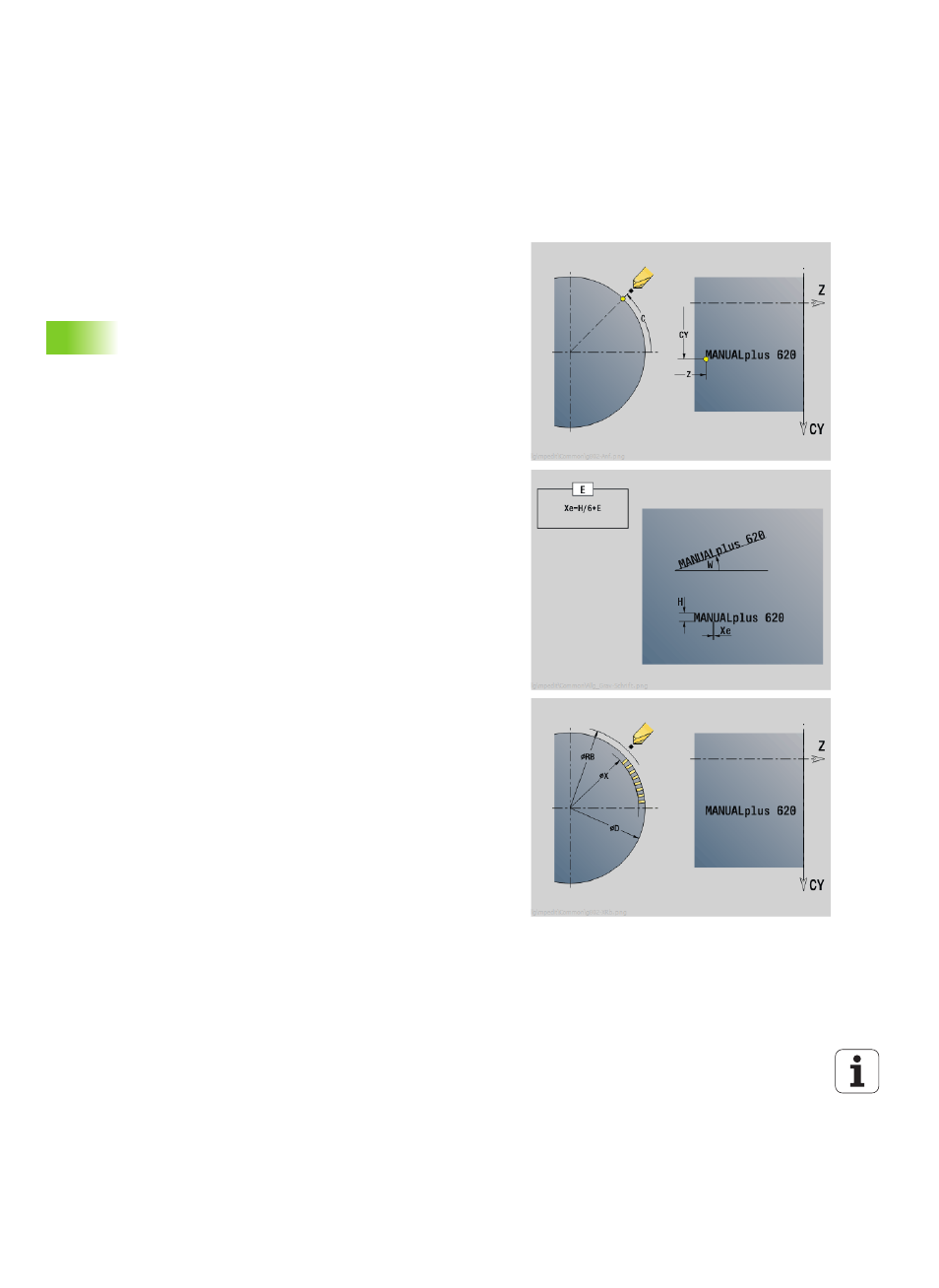

E Fattore di distanza (calcolo: vedere figura)
T Numero posto torretta
G14 Punto cambio utensile (vedere pagina 130)
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
W Angolo di inclinazione stringa di caratteri
FZ Fattore di avanzamento di penetrazione (avanzamento di
penetrazione = avanzamento corrente * F)
RB Piano di ritorno. Posizione X a cui si deve ritornare per il
posizionamento.
