HEIDENHAIN CNC PILOT 640 557
8.2 P
a
ra
metr
i

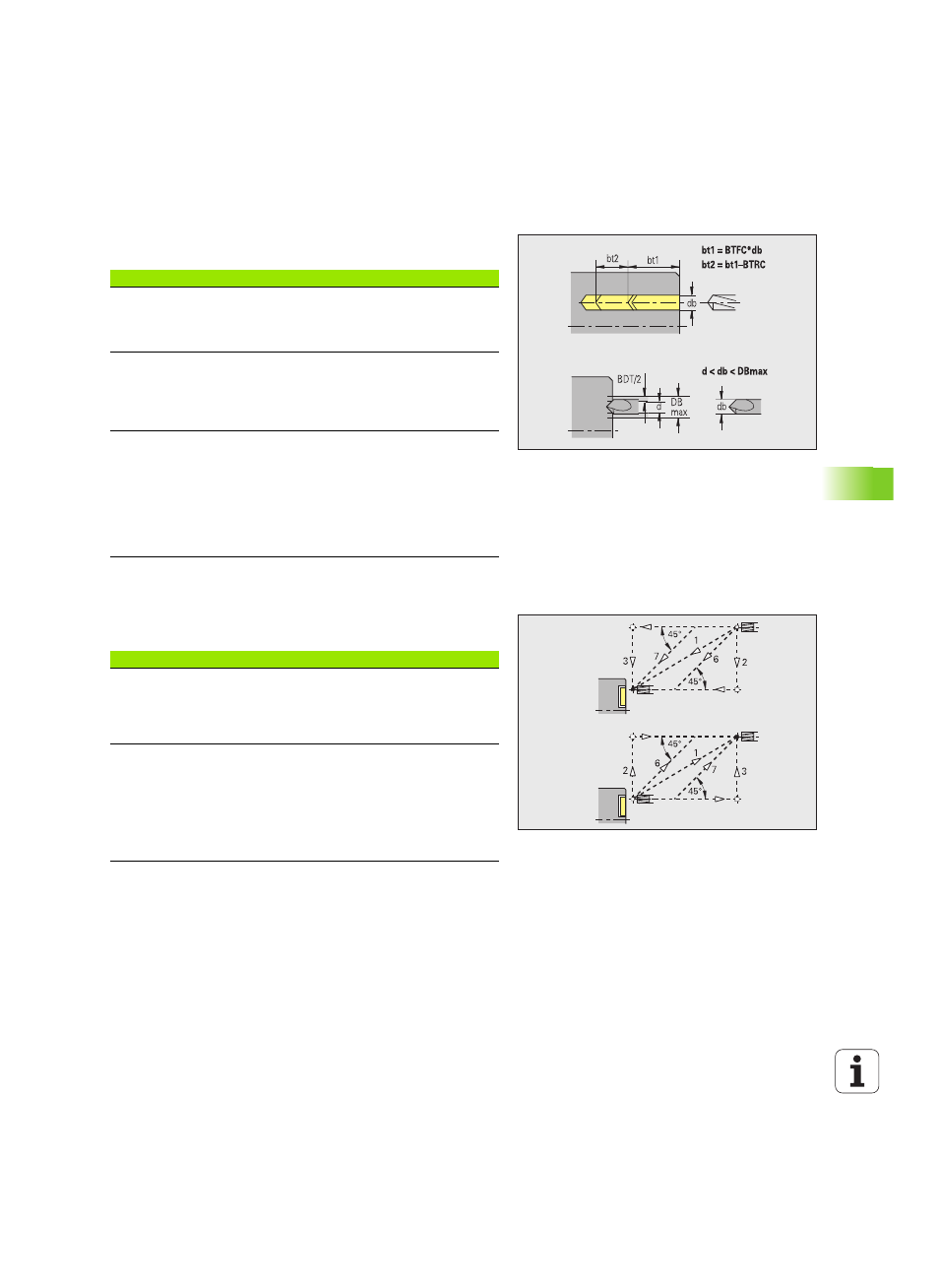

Foratura – lavorazione
I parametri si applicano alla foratura con il ciclo di foratura profonda
(G74).
Fresatura
Fresatura – Avvicinamento e allontanamento
I movimenti avvicinamento e allontanamento vengono eseguiti in
rapido (G0).
Lavorazione
Fattore profondità di foratura [BTFC]
1ª profondità di foratura: bt1 = BTFC * db
(db: diametro punta)
Riduzione profondità di foratura [BTRC]
2ª profondità di foratura: bt2 = bt1 – BTRC
Gli ulteriori passi di foratura vengono ridotti in modo
corrispondente.
Tolleranza diametro punta [BDT]
Per la selezione degli utensili per foratura (centratore, punta da
centri, utensile per svasatura, punta a più diametri, alesatore di
svasatura).
 Diametro di foratura: DBmax = BDT + d (DBmax: diametro di
foratura massimo)
 Selezione dell'utensile: DBmax > DB > d
Avvicinamento e allontanamento
 Avvicinamento superficie frontale [ANMS]
 Avvicinamento superficie cilindrica [ANMM]
 Allontanamento superficie frontale [ABMS]
 Allontanamento superficie cilindrica [ABMM]
Strategia di avvicinamento/allontanamento:
 1: direzione X e Z contemporaneamente
 2: prima in direzione X, poi Z
 3: prima in direzione Z, poi X
 6: inseguimento, direzione X prima di Z
 7: inseguimento, direzione Z prima di X
