HEIDENHAIN CNC PILOT 640 409
5.9 Elementi del pr
ofilo superficie fr
ontale
Linea inclinata superficie frontale
Selezionare la direzione della linea
Quotare la linea e definire il raccordo verso l'elemento successivo.
ICP genera in smart.Turn una G101.
Parametri
XK, YK
Punto di arrivo cartesiano
XKi, YKi Punto di arrivo incrementale (distanza punto di partenza –
punto di arrivo)
C Punto di arrivo polare – Angolo
P Punto di arrivo polare

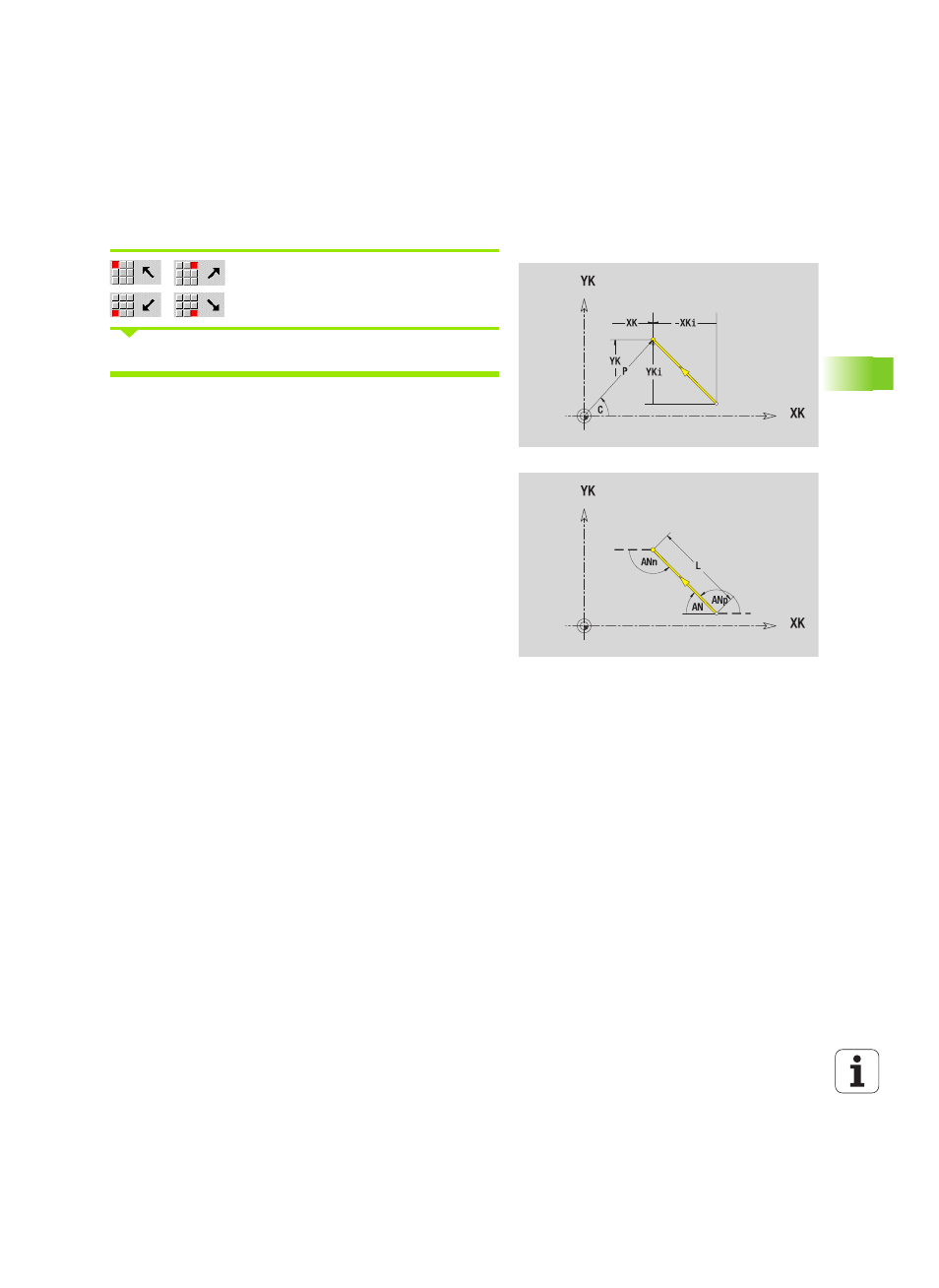

AN Angolo rispetto ad asse XK (direzione angolo vedere
grafica di supporto)
L Lunghezza linea
ANn Angolo con elemento successivo
ANp Angolo con elemento precedente
F: vedere attributi di lavorazione Pagina 369
