HEIDENHAIN CNC PILOT 640 183
4.4 Cicli di aspor
tazione tr
ucioli

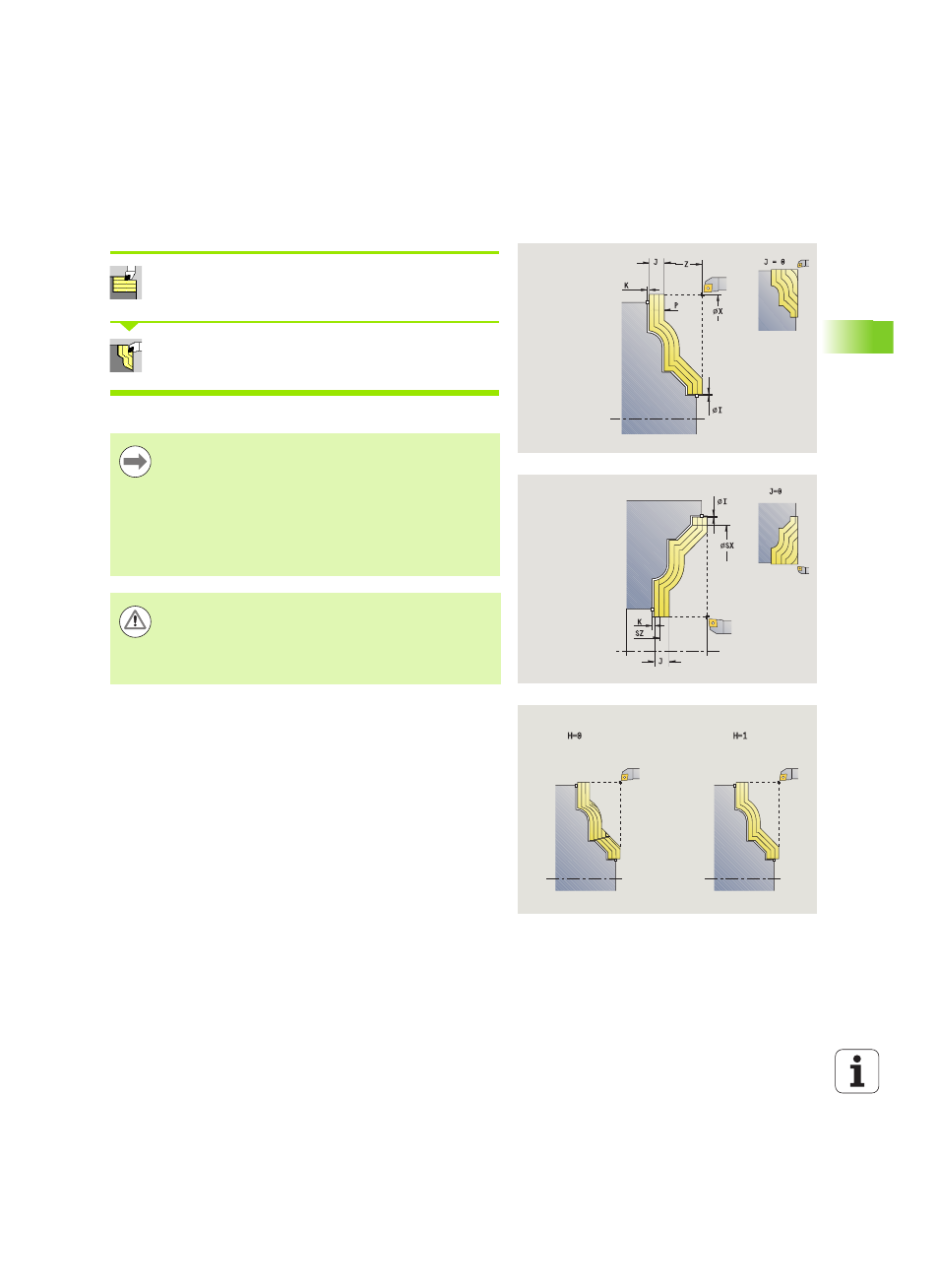

Passata parallela al profilo ICP radiale
Selezionare Cicli di asportazione trucioli
assiale/radiale
Selezionare Passata parallela al profilo ICP
radiale
Il ciclo sgrossa parallelamente al profilo l'area definita.
 Il ciclo sgrossa parallelamente al profilo in funzione di
Sovrametallo parte grezza J
e Tipo di sezioni H:
 J=0: l'area descritta da "X, Z" e dal profilo ICP, tenendo
conto dei sovrametalli.
 J>0: l'area descritta dal profilo ICP (più sovrametallo)
e dal Sovrametallo parte grezza J.
 L'utensile penetra con l'angolo massimo possibile, il
materiale residuo viene ignorato.
Attenzione Pericolo di collisione!
Sovrametallo parte grezza J>0: utilizzare come
Profondità di accostamento P
l'accostamento minore, se
a causa della geometria del tagliente l'accostamento
massimo in direzione assiale e radiale è differente.
Parametri ciclo
X, Z
Punto di partenza
FK Parte finita ICP: nome del profilo da lavorare
P Profondità di accostamento – Viene valutata in funzione di
"J"
 J=0: P è la profondità di accostamento massima. Il ciclo
riduce la profondità di accostamento, se l'accostamento
programmato non è possibile a causa della geometria
del tagliente in direzione radiale o assiale
 J>0: P è la profondità di accostamento. Questo
accostamento viene utilizzato in direzione assiale e
radiale
H Tipo di sezioni – Il ciclo esegue la lavorazione
 0: con profondità di passata costante
 1: con sezioni equidistanti
I, K Sovrametallo X, Z
J Sovramet. parte grezza – il ciclo esegue la lavorazione
 J=0: dalla posizione utensile
 J>0: l'area descritta dal sovrametallo pezzo grezzo
