5.4 Cr
eazione dei pr
ofili ICP
Direzione del profilo (programmazione di cicli)

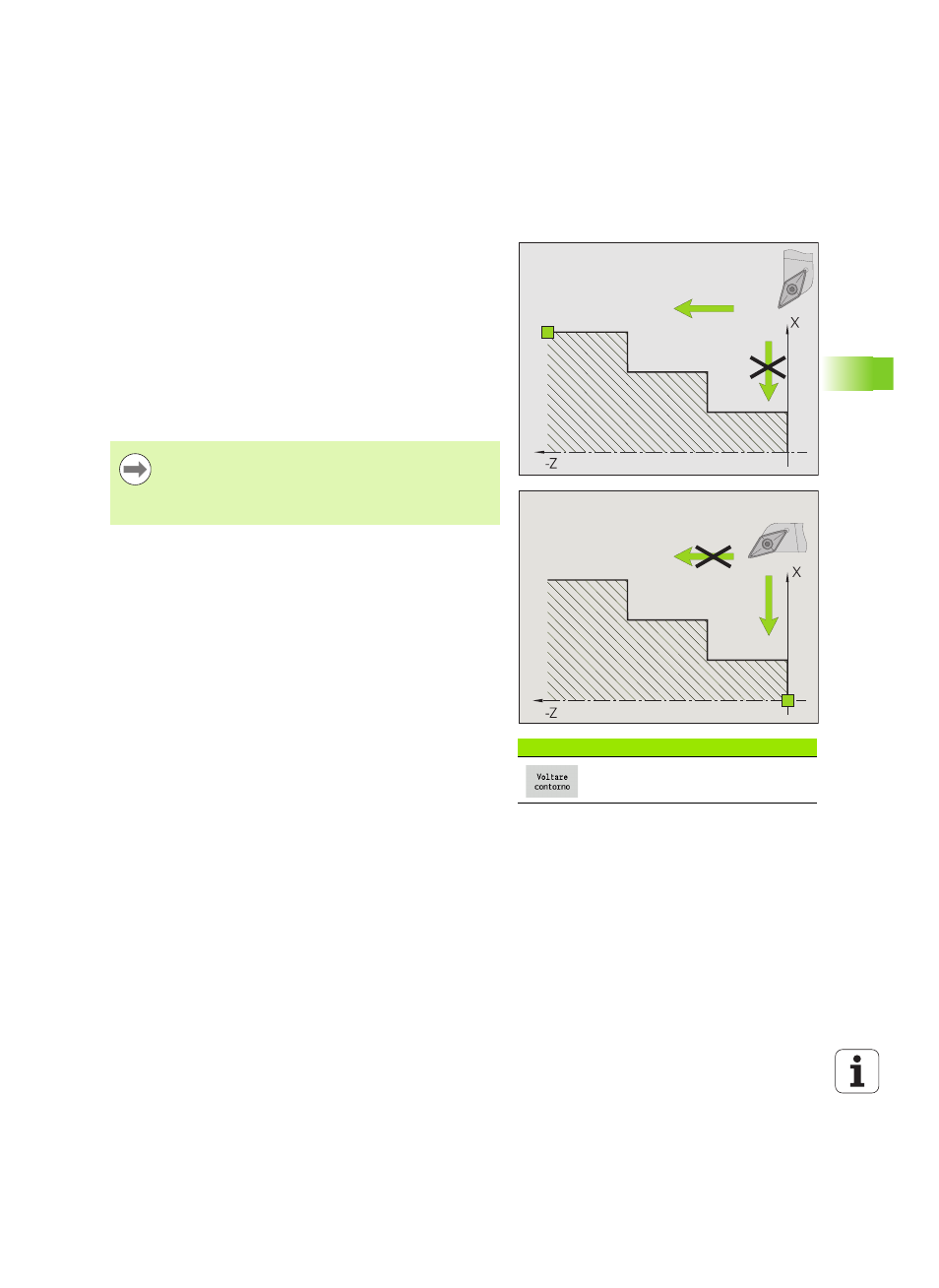

La direzione di lavorazione si determina sulla base della direzione del
profilo nella programmazione di cicli. Se il profilo è descritto in
direzione –Z, per la lavorazione assiale deve essere impiegato un
utensile con orientamento 1 (Vedere "Parametri utensile generali" a
pagina 507.). Il ciclo utilizzato definisce se la lavorazione è assiale o
radiale.
Se il profilo è descritto in direzione –X, deve essere impiegato un ciclo
radiale o un utensile con orientamento 3.
 Profilo ICP assiale/radiale (sgrossatura): il CNC PILOT lavora il
materiale in direzione del profilo.
 Finitura ICP assiale/radiale: il CNC PILOT esegue la finitura in
direzione del profilo.
Softkey dell'editor ICP - Menu principale
Inversione della direzione di
definizione del profilo
Un profilo ICP per la cui lavorazione di sgrossatura è stato
definito il ciclo Profilo ICP assiale, non può essere
impiegato per una lavorazione con Profilo ICP radiale. È
anche possibile invertire la direzione del profilo con il
softkey Girare profilo.
