ofili del piano XY

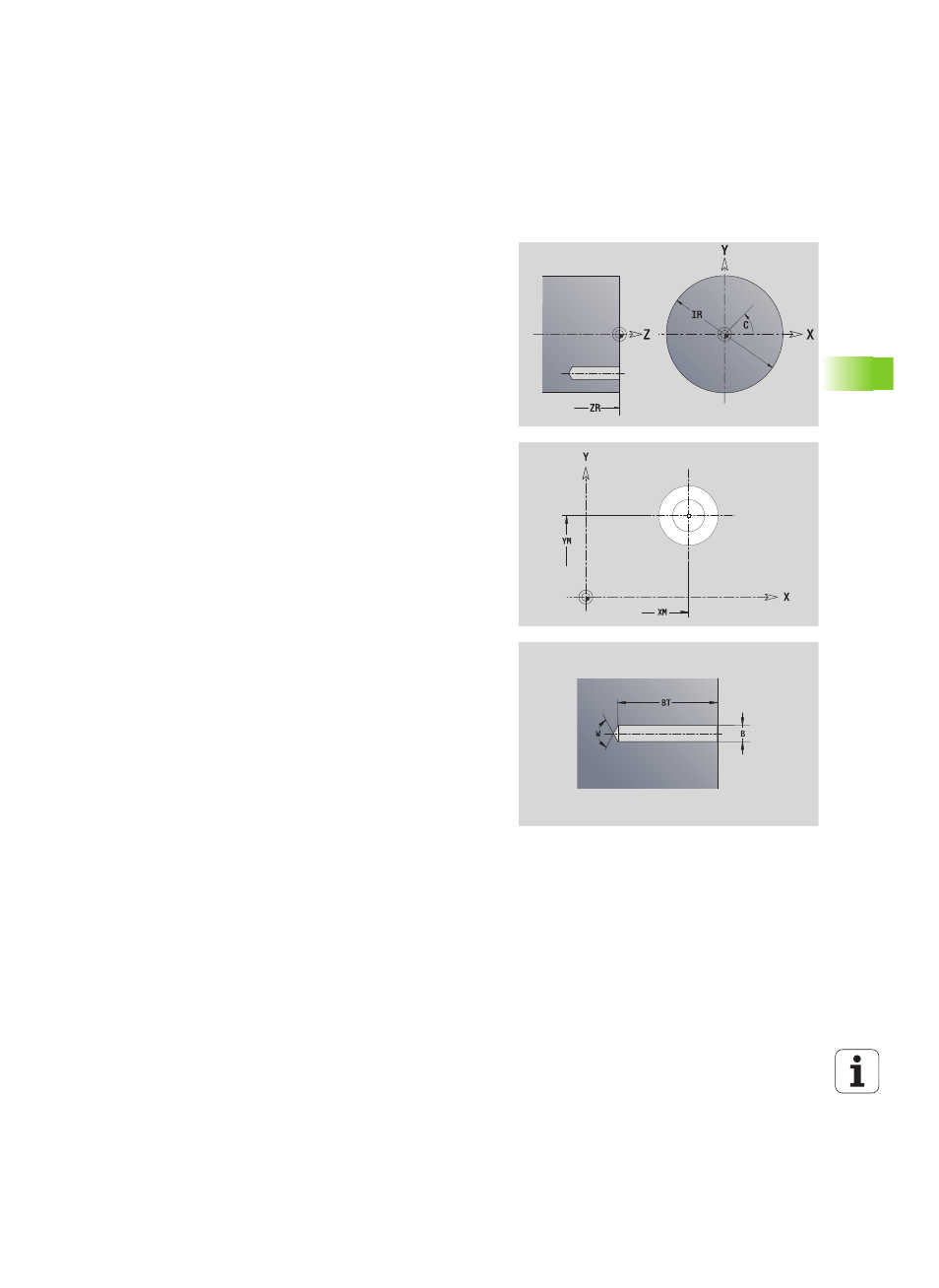

Foro piano XY
Il foro definisce una foratura singola, che può includere i seguenti
elementi:
 Centratura
 Foratura
 Svasatura
 Filettatura
La Quota di riferimento ZR e il Diametro di limitazione IR possono
essere determinati con la funzione "Selezione piano di riferimento"
(vedere pagina 419).
ICP genera:
 l'identificativo di sezione FACE_Y con i parametri Quota di
riferimento, Angolo mandrino e Diametro di limitazione.
L'identificativo di sezione non viene inserito in caso di profili
annidati,
 una G308 con i parametri Nome profilo e Profondità di fresatura (–
1*BT),
 una G370 con i parametri del foro,
 una G309.
Dati di riferimento del foro
ID
Nome profilo
C Angolo mandrino
IR Diametro di limitazione
ZR Quota di riferimento
Parametri del foro
XM, YM
Centro foro
Centratura
O
Diametro
Foratura
B
Diametro
BT Profondità
W Angolo
Svasatura
R
Diametro
U Profondità
E Angolo di svasatura
Filettatura
GD
Diametro
GT Profondità
K Lunghezza uscita
F Passo filetto
GA Tipo di principio (destrorso/sinistrorso)
 0: filettatura destrorsa
 1: filettatura sinistrorsa
