HEIDENHAIN CNC PILOT 640 551
8.2 P
a
ra
metr
i
Finitura – analisi di lavorazione
Esecuzione gola e troncatura profilo
Esecuzione gole e incisioni – avvicinamento e allontanamento
I movimenti avvicinamento e allontanamento vengono eseguiti in
rapido (G0).

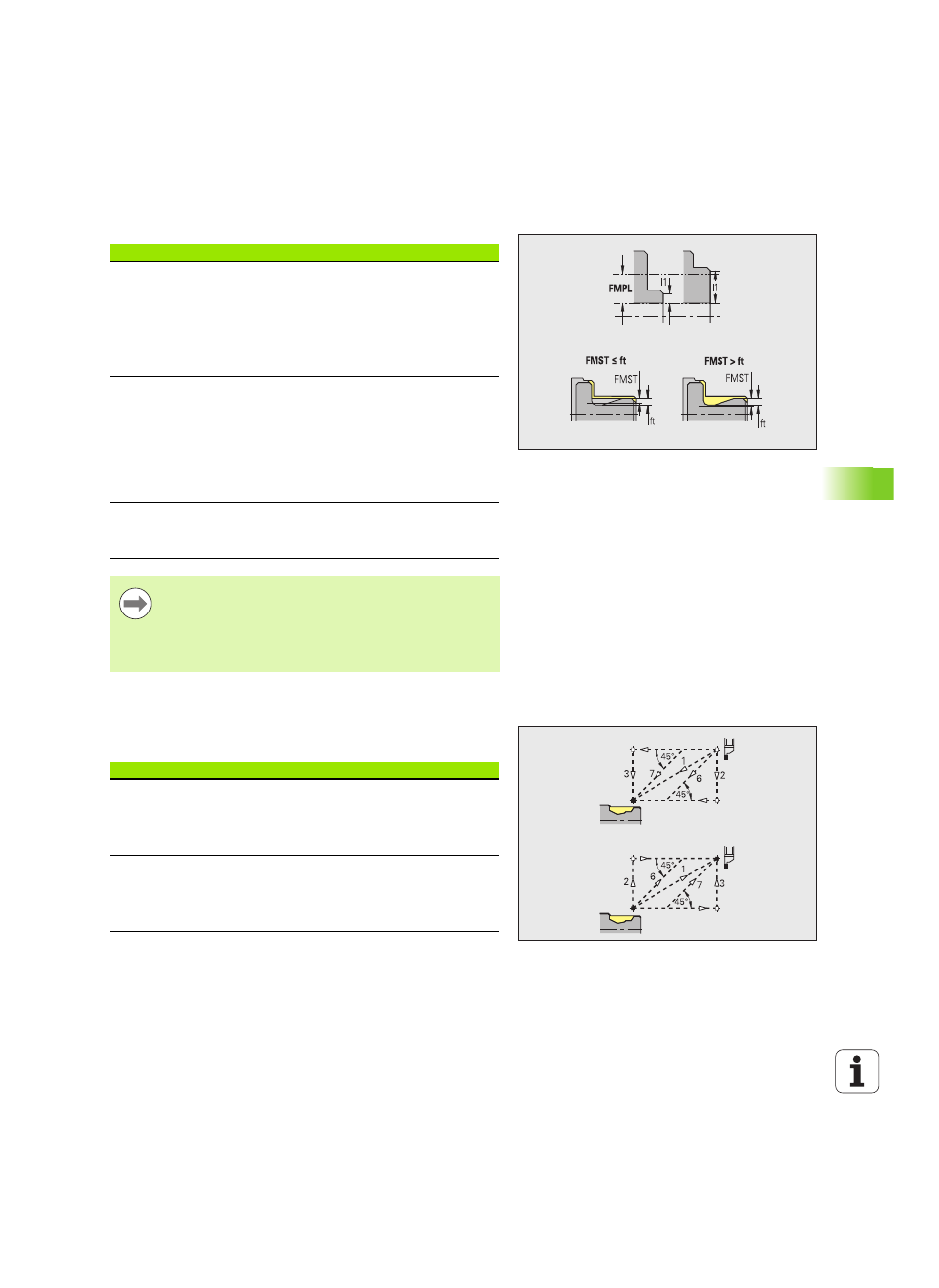

Analisi di lavorazione
Lunghezza radiale minima [FMPL]
TURN PLUS controlla l'elemento più anteriore del profilo
esterno da finire. Vale la seguente regola:
 senza profilo interno: sempre con spianatura extra
 con profilo interno – FMPL >= l1: senza spianatura extra
 con profilo interno – FMPL <= l1: con spianatura extra
Profondità di finitura massima [FMST]
FMST definisce la profondità di penetrazione ammessa per
scarichi non lavorati. Il ciclo di finitura (G890) decide in base a
questo parametro se scarichi (forma E, F, G) vengono lavorati
nella lavorazione di finitura del profilo. Vale la seguente regola:
 FMST > ft: con lavorazione scarico (ft: profondità scarico)
 FMST <= ft: senza lavorazione scarico
Numero dei giri con smusso o arrotondamento [FMUR]
L'avanzamento viene ridotto in modo da eseguire almeno
FMUR giri (elaborazione: ciclo di finitura G890).
Per FMPL si applica la seguente regola:
 La spianatura extra viene eseguita dall'esterno verso
l'interno.
 Lo "scostamento angolo piano PWA" non ha alcun
effetto sull'analisi degli elementi radiali.
Avvicinamento e allontanamento
 Avvicinamento esecuzione gole esterna [ANESA]
 Avvicinamento esecuzione gole interna [ANESI]
 Allontanamento esecuzione gole esterna [ABESA]
 Allontanamento esecuzione gole interna [ABESI]
 Avvicinamento incisione del profilo esterno [ANKSA]
 Avvicinamento incisione del profilo interno [ANKSI]
 Allontanamento incisione del profilo esterno [ABKSA]
 Allontanamento incisione del profilo interno [ABKSI]
