174 Modo Teach-in
4.4 Cicli di aspor
tazione tr
ucioli
Tipo di lavorazione per accesso al database dati tecnologici: Finitura
Esecuzione ciclo
1 spostamento in direzione radiale dal punto di partenza al Punto
iniziale X1, Z1
2 finitura della parte definita del profilo
3 ritorno al punto di partenza, parallelamente all'asse
4 avvicinamento secondo l'impostazione G14 al Punto cambio
utensile

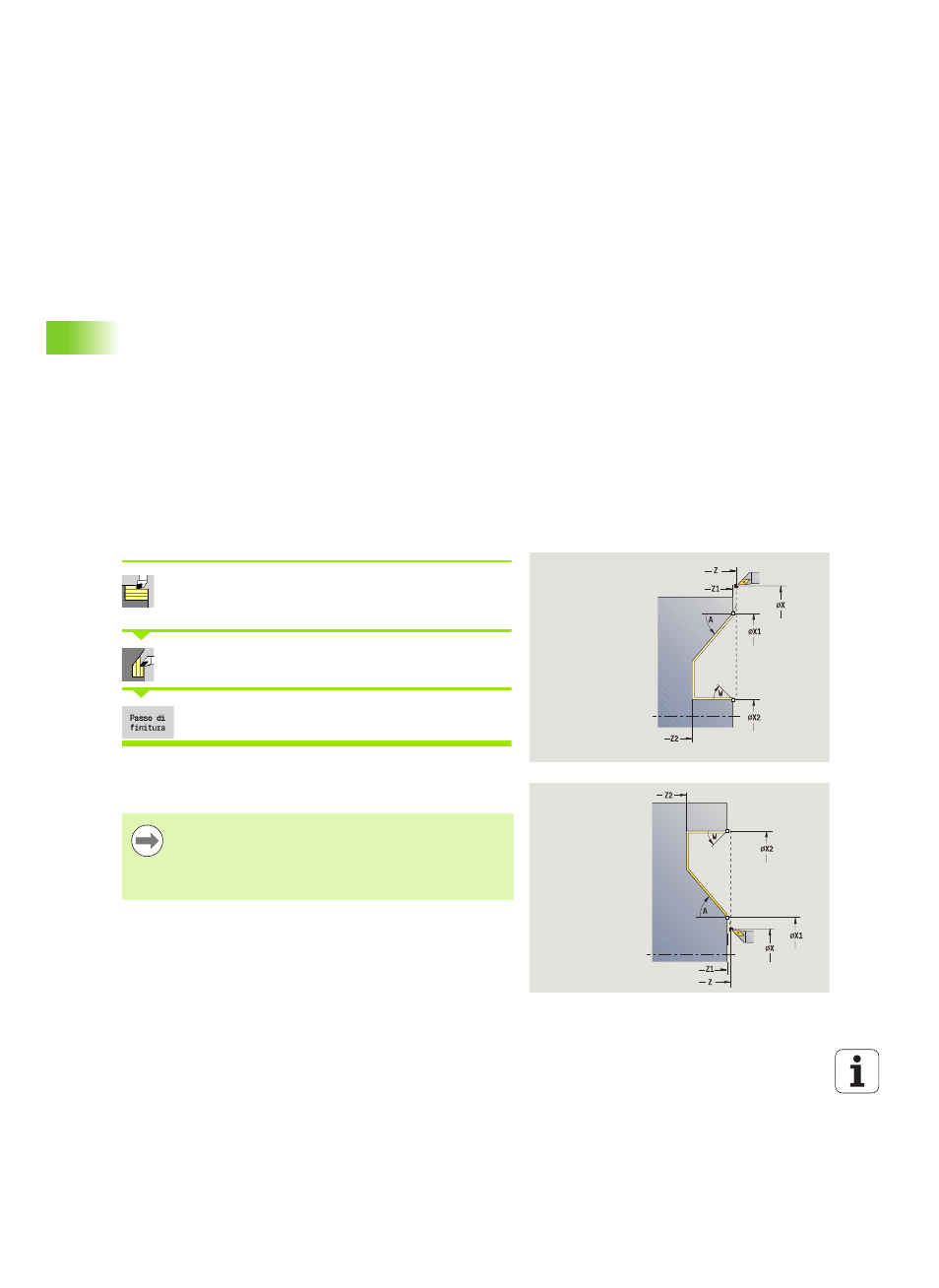

Passata di finitura con entrata radiale
Selezionare Cicli di asportazione trucioli
assiale/radiale
Selezionare Entrata radiale
Attivare il softkey Finitura
Il ciclo rifinisce la parte del profilo da Punto iniziale profilo a Punto
finale profilo
. Al termine del ciclo l'utensile ritorna sul punto di
partenza.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
MFE M alla fine: funzione M che viene eseguita alla fine della
fase di lavorazione.
WP Visualizzazione del mandrino del pezzo con cui viene
eseguito il ciclo (a seconda della macchina)
 Azionamento principale
 Contromandrino per lavorazione lato posteriore
 L'utensile penetra con l'angolo massimo possibile, il
materiale residuo viene ignorato.
 Maggiore è l'inclinazione con cui l'utensile penetra il
materiale, tanto maggiore è la riduzione di avanzamento
(max 50%).
Parametri ciclo
X, Z
Punto di partenza
X1, Z1 Punto iniziale profilo
X2, Z2 Punto finale profilo
A Angolo di entrata (intervallo: 0° <= A < 90°; default: 0°)
