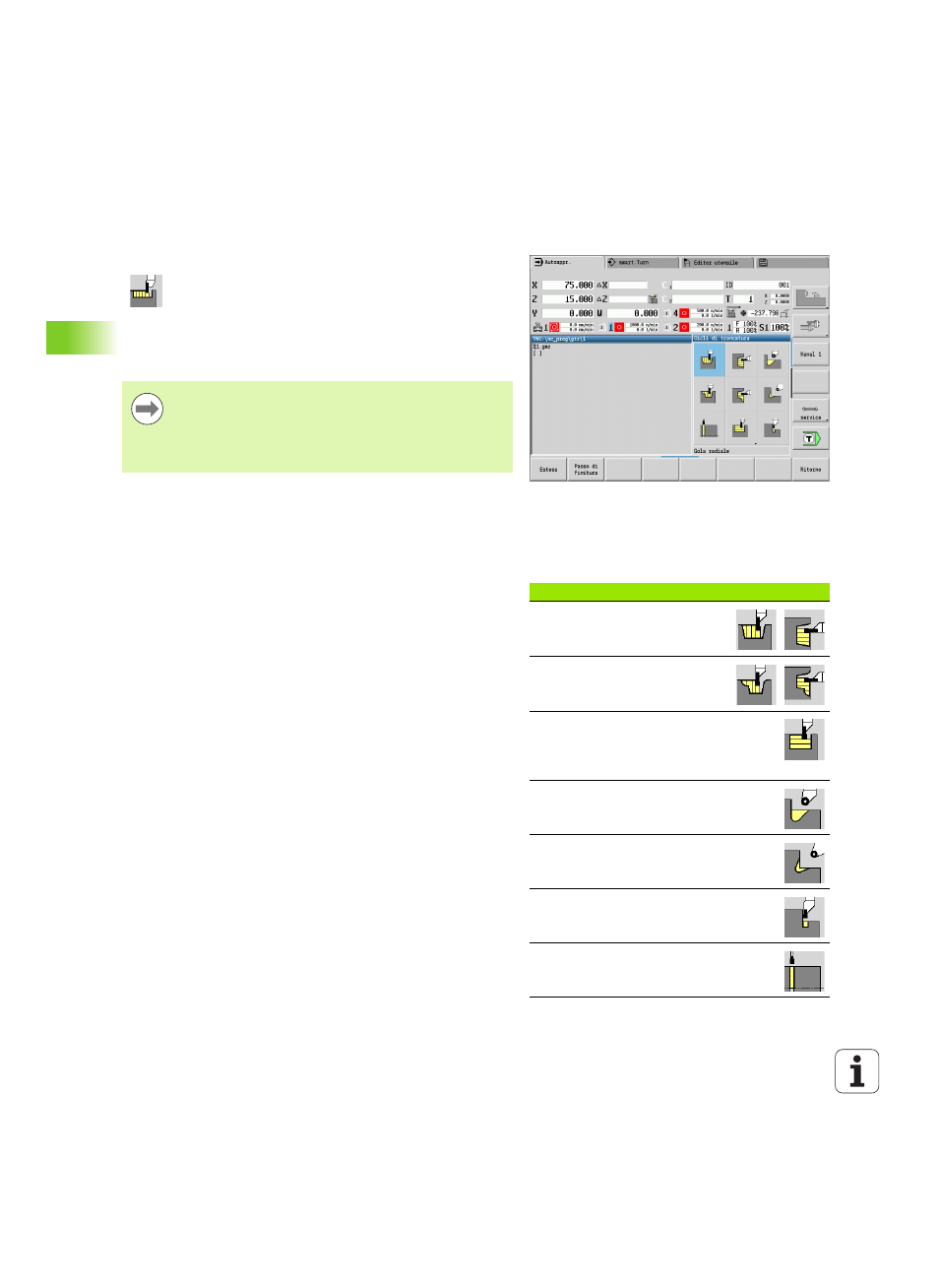

202 Modo Teach-in
4.5 Cicli di tr
oncat
u
ra
4.5 Cicli di troncatura
Direzioni di passata e di accostamento per cicli di
troncatura
Il CNC PILOT determina la direzione di passata e accostamento sulla
base dei parametri ciclo. Sono determinanti:
 Ciclo base: parametri Punto di partenza X, Z (Funzionamento
manuale: "Pos. utensile attuale") e Inizio profilo X1/Fine profilo Z2.
 Ciclo esteso: parametri Punto iniziale profilo X1, Z1 e Punto finale
profilo X2, Z2.
 Cicli ICP: parametri Punto di partenza X, Z (Funzionamento manuale:
"Pos. utensile attuale") e "Punto di partenza profilo ICP".
Il gruppo Cicli di troncatura comprende i cicli di
esecuzione gola, troncatura-tornitura, esecuzione scarico
e scanalatura. I profili semplici si lavorano con cicli base,
mentre quelli complessi con cicli estesi. I cicli di
troncatura ICP lavorano qualsiasi profilo descritto con ICP
(vedere "Profili ICP" a pagina 368).
 Configurazione di taglio: il CNC PILOT calcola una
larghezza uniforme del tagliente che è <=P.
 Sovrametallo: viene considerato nel "ciclo esteso".
 La compensazione del raggio del tagliente viene
eseguita (eccezione "Scarico Forma K").
Cicli di troncatura Icona
Gola radiale/assiale
Cicli di troncatura e finitura per
profili semplici
Gola radiale/assiale ICP
Cicli di troncatura e finitura per
profili qualsiasi
Troncatura-tornitura radiale/
assiale
Cicli di troncatura-tornitura e finitura
per profili semplici e qualsiasi
Scarico H
Scarico "Forma H"
Scarico K
Scarico "Forma K"
Scarico U
Scarico "Forma U"
Scanalatura
ciclo per esecuzione scanalature
