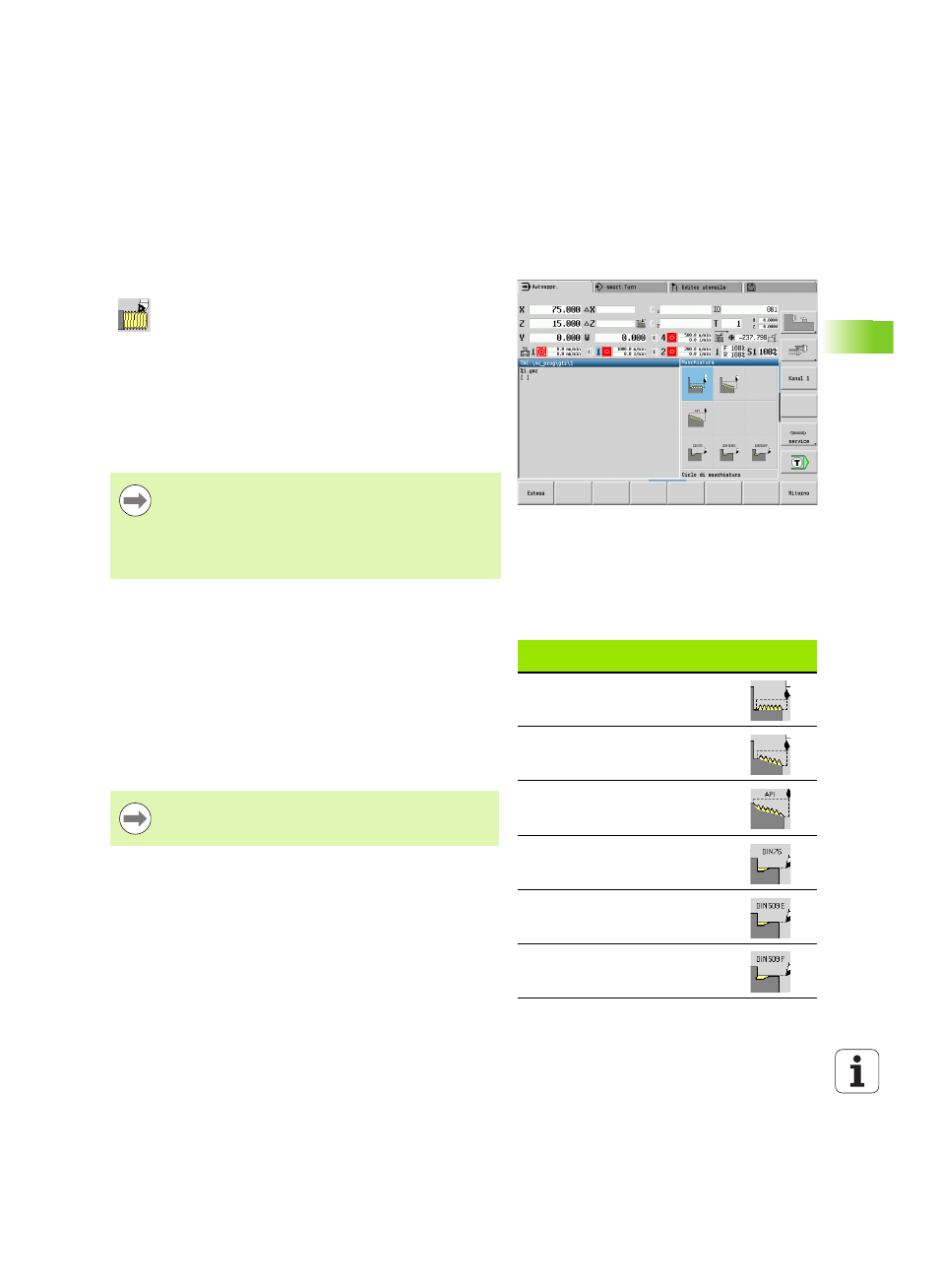

HEIDENHAIN CNC PILOT 640 261
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico
4.6 Cicli di filettatura ed
esecuzione scarico
Posizione filetto, posizione scarico
posizione filetto
Il CNC PILOT determina la direzione del filetto sulla base dei parametri
Punto di partenza Z
(Funzionamento manuale: "Pos. utensile attuale")
e Punto finale Z2. Si definisce tramite softkey se deve essere
realizzato un filetto interno o esterno.
posizione scarico
Il CNC PILOT determina la posizione dello scarico sulla base dei
parametri Punto di partenza X, Z (Funzionamento manuale: "Pos.
utensile attuale") e Punto di partenza cilindro X1/Punto finale
superficie piana Z2
.
I cicli di filettatura ed esecuzione scarico consentono di
eseguire filetti assiali e conici a uno o più principi nonché
scarichi.
In Funzionamento con cicli è possibile:
 ripetere l'ultima passata per correggere imprecisioni
dell'utensile,
 ripassare filetti danneggiati con Ripresa filetto (solo in
Funzionamento manuale).
 I filetti vengono realizzati con numero di giri costante.
 Con Stop ciclo l'utensile si solleva prima che venga
arrestato il movimento. Il ciclo deve quindi essere
avviato di nuovo.
 L'override avanzamento è inattivo durante l'esecuzione
del ciclo.
Cicli di filettatura ed esecuzione
scarico
Icona
Ciclo di filettatura
Filettatura assiale a uno o più principi
Filettatura conica
Filettatura conica a uno o più principi
Filettatura API
Filettatura API a uno o più principi (API:
American Petroleum Institut)
Scarico DIN 76
Scarico filettato e imbocco filettato
Scarico DIN 509 E
Scarico e imbocco cilindrico
Scarico DIN 509 F
Scarico e imbocco cilindrico
Lo scarico può essere eseguito sull'asse longitudinale
soltanto nello spigolo del profilo retto e parallelo all'asse.
