304 Modo Teach-in
4.7 Cicli di f
o
ra
tu
ra

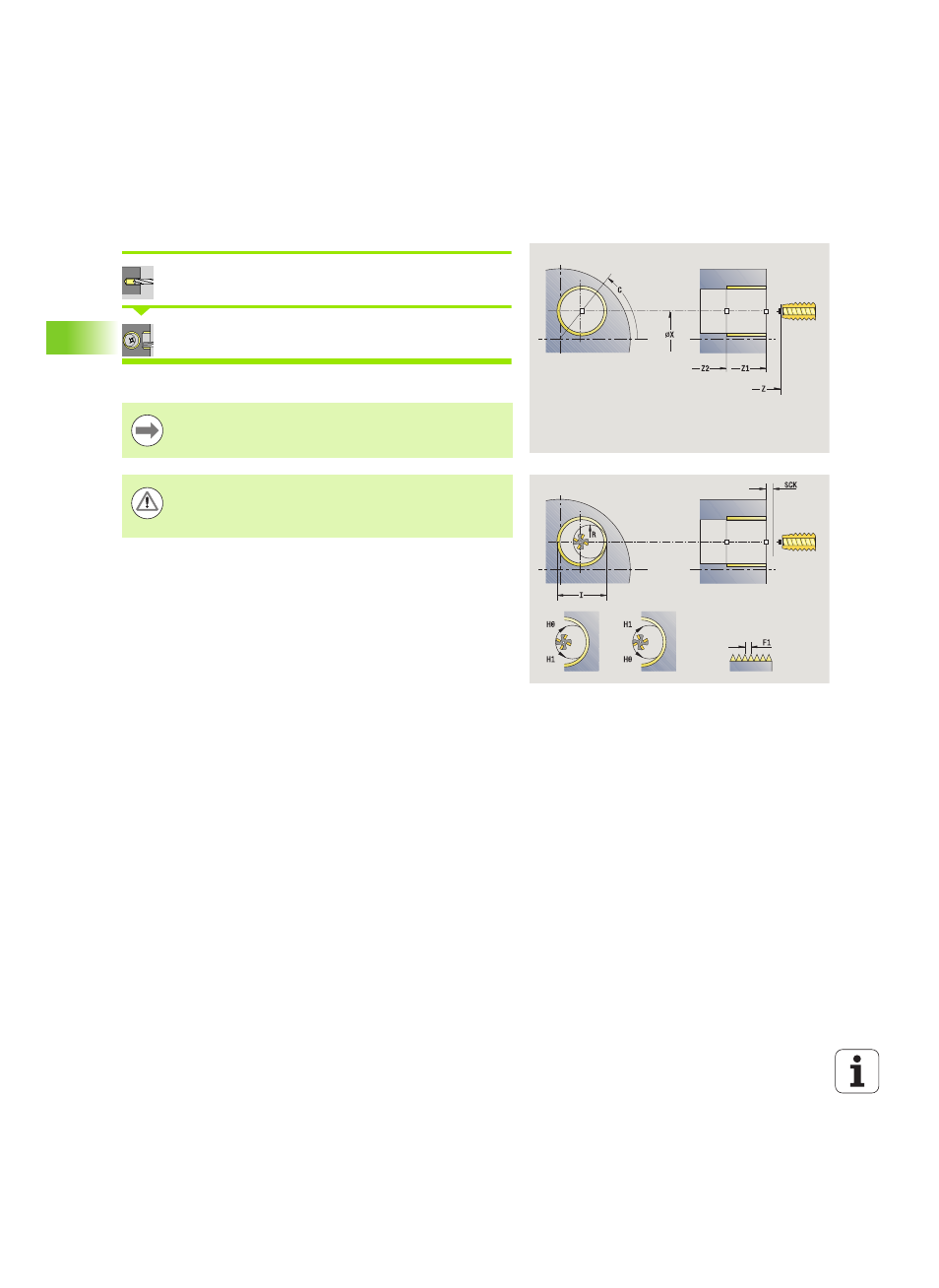

Fresatura filettatura assiale
Selezionare Foratura
Selezionare Fresatura filettatura assiale
Il ciclo fresa un filetto in un foro esistente.
Per questo ciclo utilizzare utensili per fresare filetti.
Attenzione Pericolo di collisione!
Tenere presente il diametro del foro e il diametro della
fresa se si programma il Raggio di avvicinamento R.
Parametri ciclo
X, Z
Punto di partenza
C Angolo mandrino (posizione asse C) – (default: angolo
mandrino attuale)
Z1 Punto di partenza filetto (default: foro da "Z")
Z2 Punto finale filetto
F1 Passo filetto (= avanzamento)
J Direzione di filettatura
 0: a destra
 1: a sinistra
I Diametro filetto
R Raggio di avvicinamento (default: ((I – diametro fresa)/2)
H Direzione di fresatura
 0: discorde
 1: concorde
V Metodo di fresatura
 0: il filetto viene fresato in una linea elicoidale di 360°
 1: il filetto viene fresato con diversi percorsi a elica
(utensile a un tagliente)
SCK Distanza di sicurezza (vedere pagina 130)
