452 Programmazione ICP
5.14 Pr
ofili del piano XY

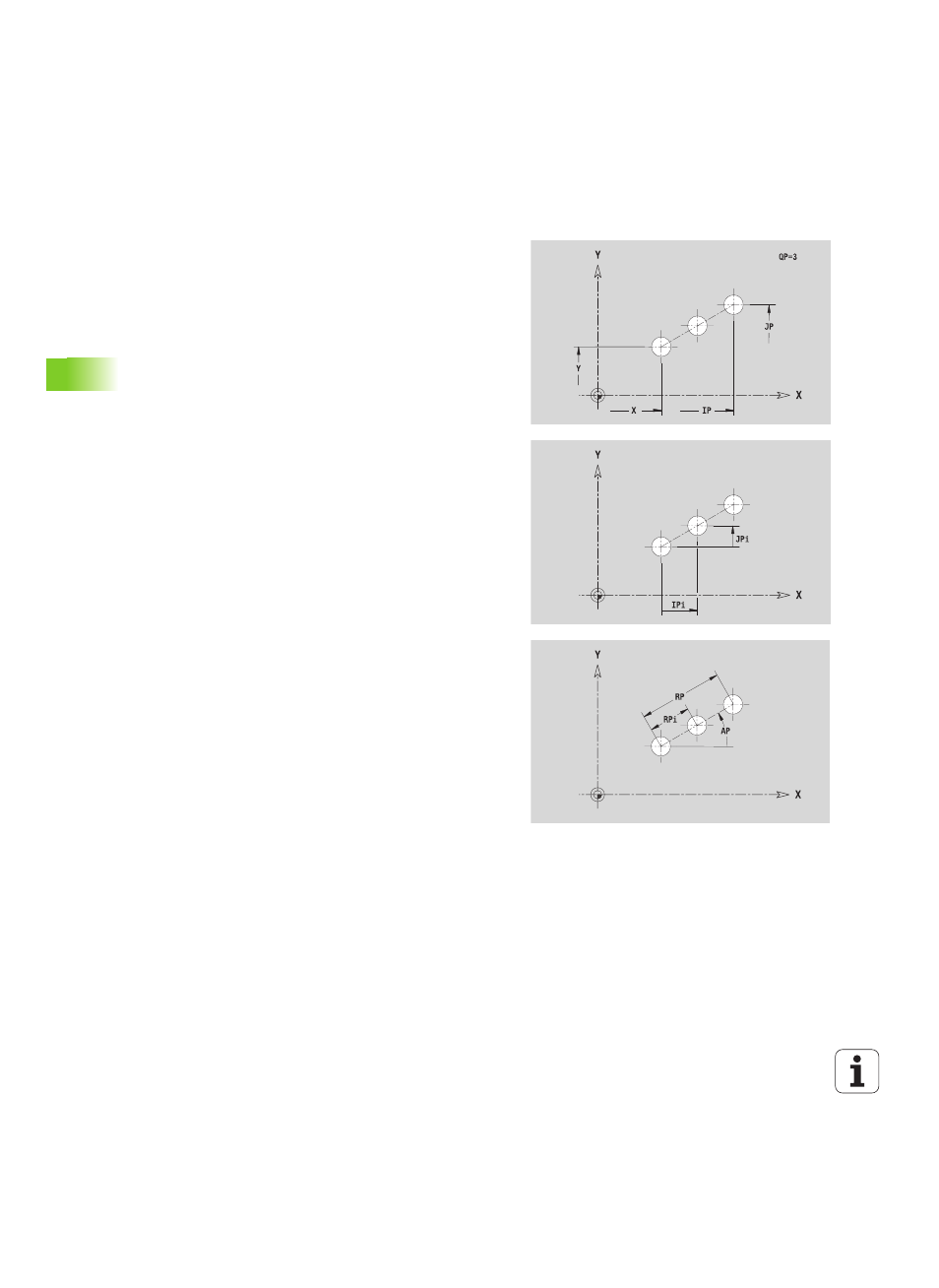

Sagoma lineare piano XY
La Quota di riferimento ZR e il Diametro di limitazione IR possono
essere determinati con la funzione "Selezione piano di riferimento"
(vedere pagina 419).
ICP genera:
 l'identificativo di sezione FACE_Y con i parametri Diametro di
riferimento, Quota di riferimento e Angolo mandrino. L'identificativo
di sezione non viene inserito in caso di profili annidati,
 una G308 con i parametri Nome profilo e Profondità di fresatura o di
foratura (–1*BT),
 una G471 con i parametri della sagoma,
 la funzione G e i parametri della figura/del foro,
 una G309.
Dati di riferimento piano XY
ID
Nome profilo
PT Profondità di fresatura
C Angolo mandrino
IR Diametro di limitazione
ZR Quota di riferimento
Parametri sagoma
X, Y
1° punto sagoma
QP Numero punti sagoma
IP, JP Punto finale sagoma (coordinate cartesiane)
IPi, JPi Distanza tra due punti sagoma (in direzione X, Y)
AP Angolo posizione
RP Lunghezza totale sagoma
RPi Distanza tra due punti sagoma
Parametri della figura selezionata/del foro
