HEIDENHAIN CNC PILOT 640 245
4.5 Cicli di tr
oncat
u
ra

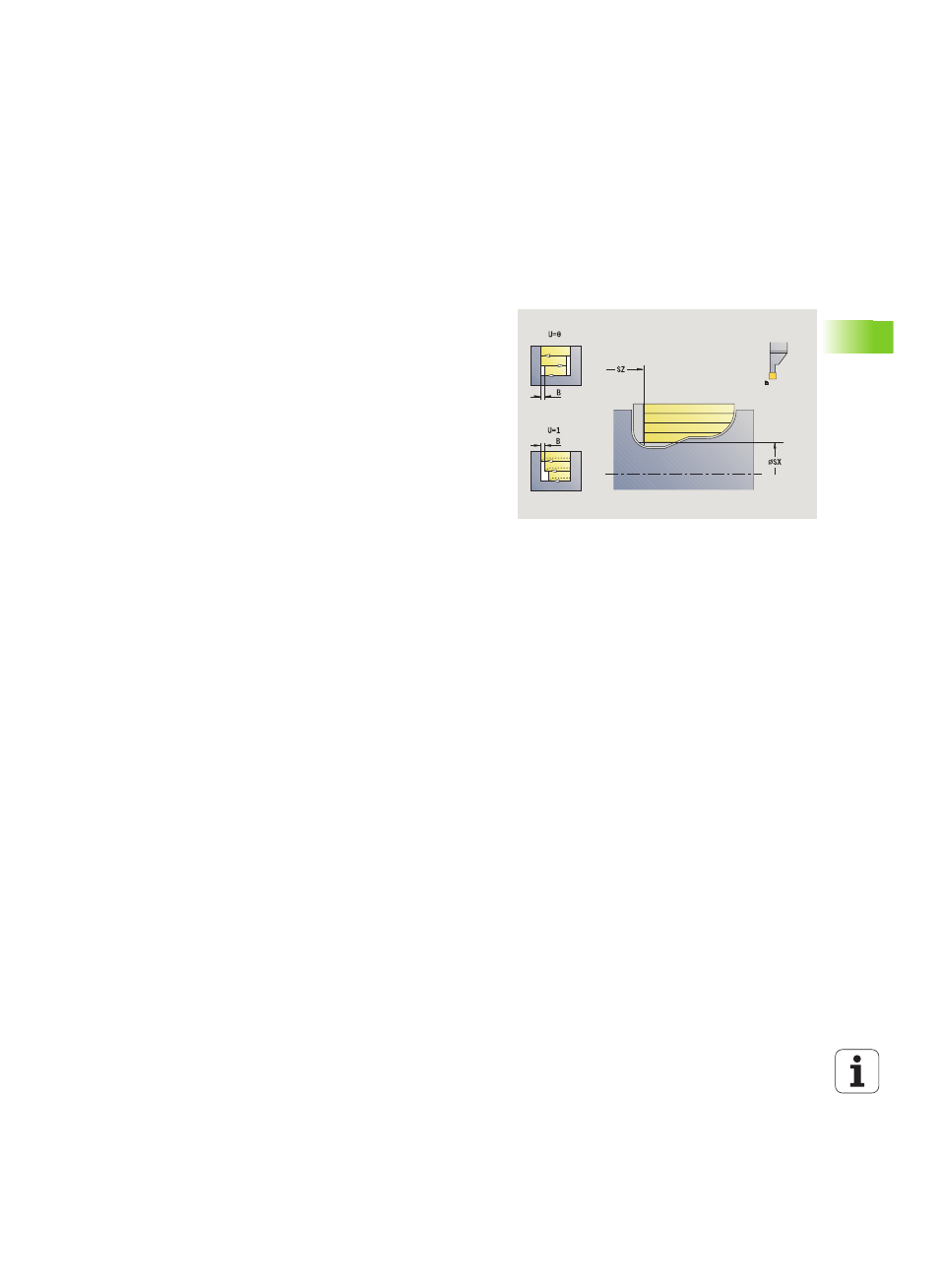

Tipo di lavorazione per accesso al database dati tecnologici:
Troncatura-tornitura
Esecuzione ciclo
1 calcolo della configurazione di taglio
2 avanzamento dal punto di partenza per la prima passata
3 esecuzione gola (lavorazione di troncatura)
4 lavorazione perpendicolare alla direzione di troncatura (lavorazione
di tornitura)
5 ripetizione di 3...4, fino a lavorare l'area definita
6 ritorno al punto di partenza, parallelamente all'asse
7 avvicinamento secondo l'impostazione G14 al Punto cambio
utensile
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
G47 Distanza di sicurezza (vedere pagina 130)
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
MFE M alla fine: funzione M che viene eseguita alla fine della
fase di lavorazione.
WP Visualizzazione del mandrino del pezzo con cui viene
eseguito il ciclo (a seconda della macchina)
 Azionamento principale
 Contromandrino per lavorazione lato posteriore
