274 Modo Teach-in
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico
Ripresa filetto (assiale)
Selezionare Filettatura
Selezionare Filettatura
Attivare il softkey Ripresa
 On: filetto interno
 Off: filetto esterno
Questo ciclo opzionale ripassa il filetto ad un principio. Siccome il
pezzo era già stato smontato, il CNC PILOT deve determinare l'esatta
posizione del filetto. Posizionare a tale scopo la punta del tagliente
dell'utensile per filettare al centro di un filetto e acquisire queste
posizioni nei parametri Angolo misurato e Posizione misurata
(softkey Conferma posizione). Il ciclo calcola sulla base di questi valori
l'angolo del mandrino sul punto di partenza.
Questa funzione è disponibile solo in Funzionamento manuale.

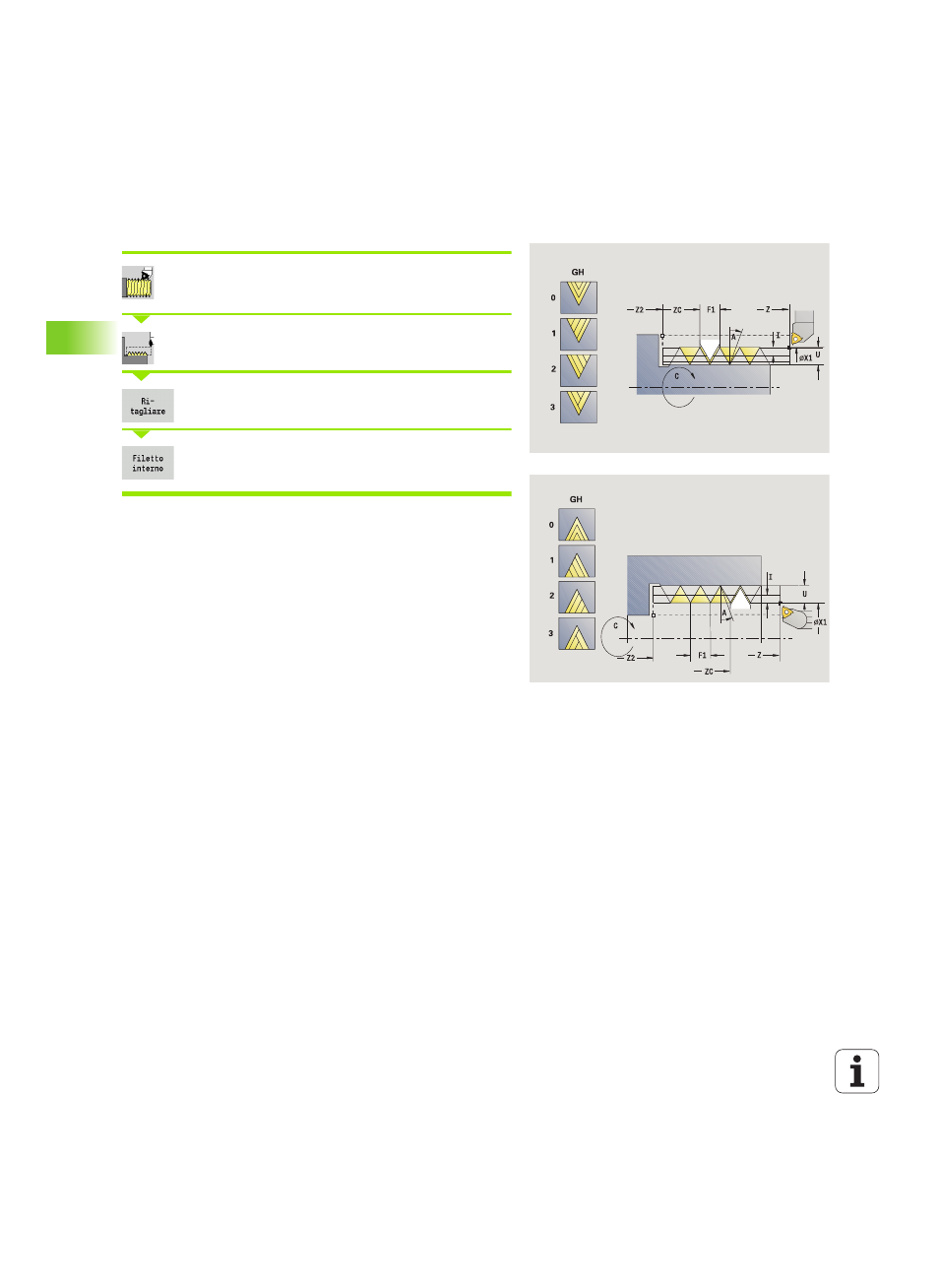

Parametri ciclo
X1
Punto di partenza filetto
Z2 Punto finale filetto
F1 Passo filetto (= avanzamento)
U Profondità filetto – Nessuna immissione:
 filetto esterno: U=0.6134*F1
 filetto interno: U=–0.5413*F1
I Incremento massimo
 I<U: prima profondità di taglio con "I" – ogni passata
successiva: riduzione profondità di taglio
 I=U: una passata
 nessuna immissione: viene calcolato sulla base di U e F1
C Angolo misurato
ZC Posizione misurata
A Angolo di accostamento (intervallo: –60° <= A < 60°;
default: 30°)
 A<0: accostamento da fianco sinistro
 A>0: accostamento da fianco destro
R Profondità di taglio residua – solo con GV=4 (default: 1/100
mm)
