HEIDENHAIN CNC PILOT 640 507
7.
3 D
a
ti ut
ensile
7.3 Dati utensile
Parametri utensile generali
I parametri elencati nella seguente tabella sono presenti per tutti i tipi
di utensili. I parametri indipendenti dal tipo di utensile saranno illustrati
nei relativi capitoli.
Parametri utensile generali
ID
Numero ID – Nome dell'utensile di max 16 caratteri

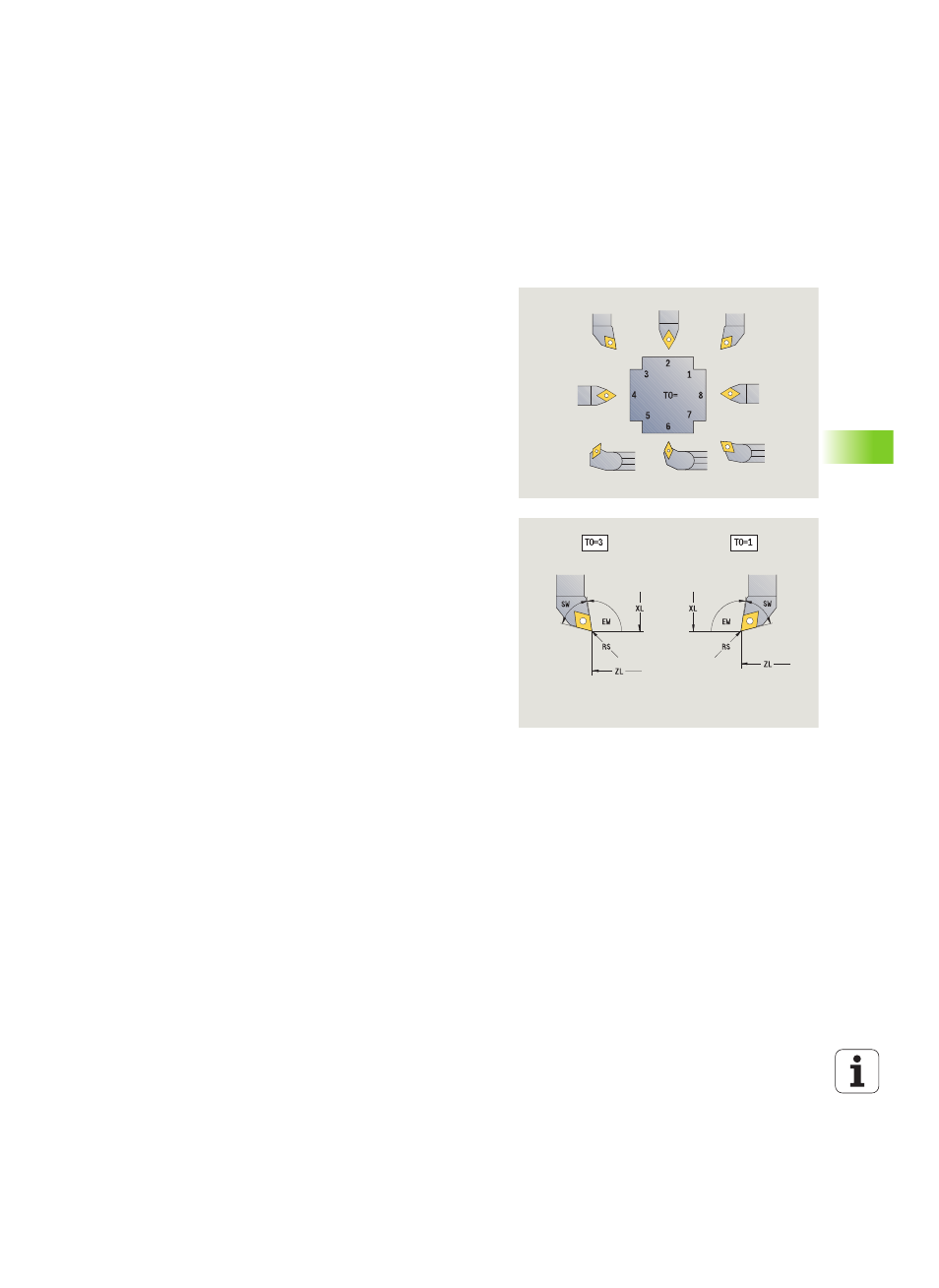

TO Orientamento utensile (cifra vedere grafica di supporto)
XL Quota impostata in X
ZL Quota impostata in Z
DX Correzione usura in X (intervallo: –100 mm < DX < 100 mm)
DZ Correzione usura in Z (intervallo: –100 mm < DZ < 100 mm)
DS Correzione speciale (intervallo: –100 mm < DZ < 100 mm)
MD Senso di rotazione (default: non predefinito)
 3: M3
 4: M4
QT Testo utensile (riferimento al)
CW Angolo tavola basculante C: posizione dell'asse C per
determinare la posizione di lavoro dell'utensile (funzione
correlata alla macchina)
SS Materiale tagliente (denominazione del materiale del tagliente
per l'accesso al database dati tecnologici)
CK Fattore di correzione G96 (default: 1)
FK Fattore di correzione G95 (default: 1)
DK Fattore di correzione profondità (default: 1)
PLC Informazioni supplementari (vedere il manuale della macchina)
MT Durata – Valore predefinito per la gestione della durata (default:
non indicato)
MZ N. pezzi – Valore predefinito per la gestione della durata
(default: non indicato)
RT Casella di visualizzazione durata residua
RZ Casella di visualizzazione numero pezzi residuo
HID Numero ID: nome univoco del supporto (max 16 caratteri)
MTS Sistema di cambio manuale:
 0: attacco standard
 1: sistema di cambio manuale
