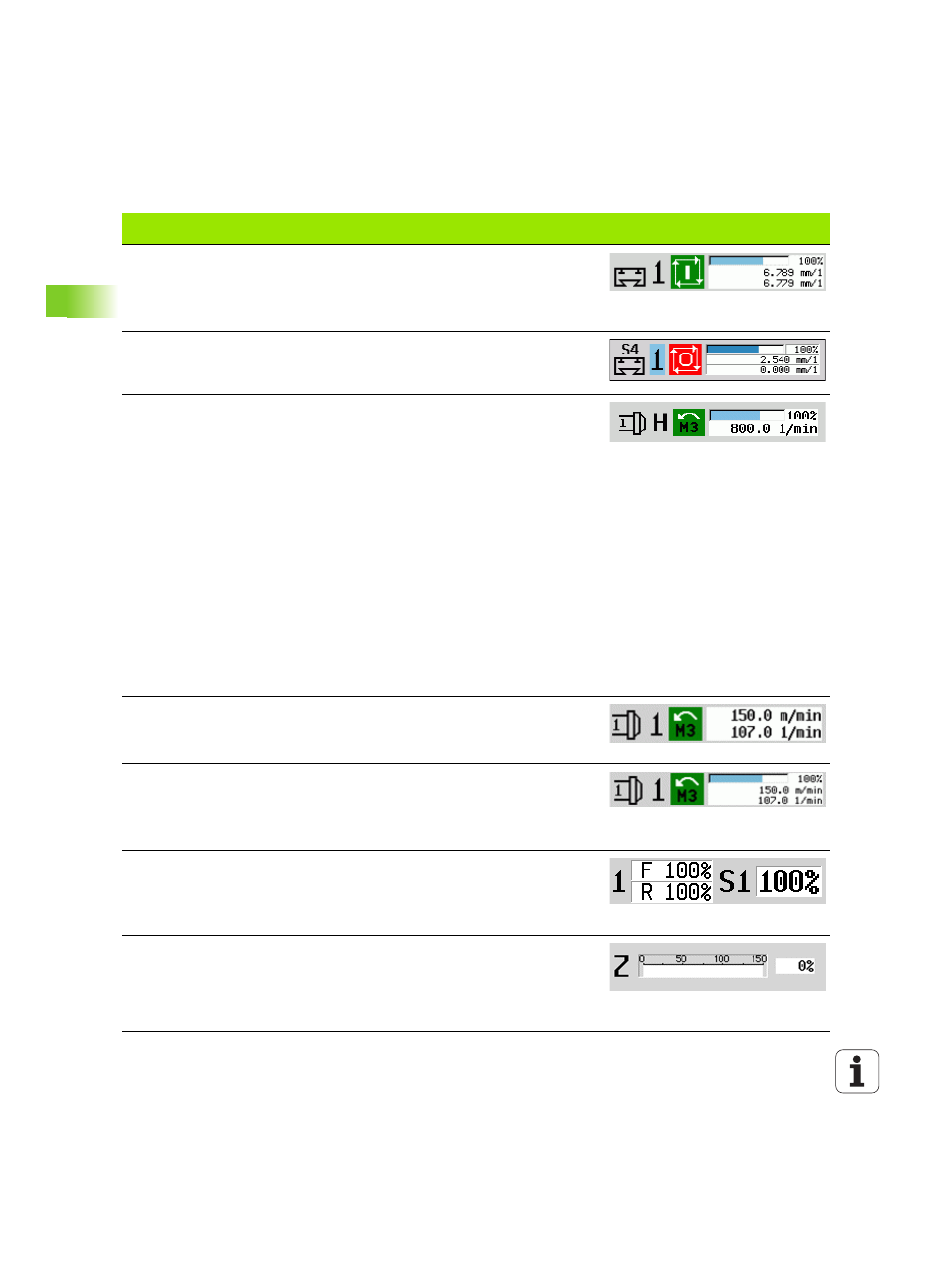

Visualizzazione slitta e stato ciclo
 Casella superiore: impostazione del potenziometro override
 Casella al centro: avanzamento programmato
 Casella inferiore: avanzamento reale
Visualizzazione slitta per lavorazione lato posteriore
 Per una lavorazione lato posteriore viene visualizzato su sfondo blu il numero della
slitta.
Visualizzazione mandrino con numero mandrino, gamma e stato mandrino
 Casella superiore: impostazione del potenziometro override
 Casella inferiore: numero di giri reale o posizione mandrino
Per tutte le visualizzazioni mandrino:
 Simbolo mandrino: nero=consenso mandrino assegnato; bianco=nessun
"consenso mandrino"
 Cifra nell'icona mandrino: gamma
 Cifra a destra accanto all'icona mandrino: numero utensile
 Se tasto mandrino presente: numero del mandrino selezionato su sfondo colorato
 Stato del mandrino: Vedere "Mandrino" a pagina 82.
 Visualizzazione del numero di giri programmato in "1/min" o m/min
 Visualizzazione del numero di giri reale in "1/min"
 Con M19 e se impostato dal costruttore della macchina con arresto mandrino:
invece di numero di giri reale visualizzazione della posizione mandrino
 Se un mandrino è in modalità Slave durante la sincronizzazione, viene visualizzato
il valore "0" invece della velocità programmata
Visualizzazione mandrino con numero mandrino, gamma e stato mandrino
 Casella superiore: numero di giri programmato
 Casella inferiore: numero di giri reale o posizione mandrino
Visualizzazione mandrino con numero mandrino, gamma e stato mandrino
 Casella superiore: impostazione del potenziometro override
 Casella al centro: numero di giri programmato
 Casella inferiore: numero di giri reale o posizione mandrino
Visualizzazione override del mandrino attivo
 F: avanzamento
 R: rapido
 S: mandrino
Carico massimo azionamento: carico massimo dell'azionamento in riferimento
alla coppia nominale
 Azionamenti digitali di asse e mandrino
 Azionamenti analogici di asse e mandrino se predisposti dal costruttore della
macchina
