ND 522/523
79
II – 2 Configur
azione di sist
ema
Impostazioni applicative
Il parametro IMPOSTAZ.APPLICATIVE consente di definire
l'applicazione per la quale utilizzare il visualizzatore di quote. Le opzioni
disponibili sono FRESARE o TORNIRE. Vedere Fig. II.10
Dopo aver selezionato il parametro IMPOSTAZ.APPLICATIVE,
l’ND 522/523 visualizza tra gli altri sullo schermo il softkey
PREIMPOSTAZIONI
. Una volta premuto il softkey, i parametri di
configurazione (per fresatura o tornitura) vengono ripristinati alle
relative preimpostazioni. Dopo aver premuto il softkey
PREIMPOSTAZIONI è possibile selezionare il softkey SÌ per
ripristinare le preimpostazioni di fabbrica o NO per annullare
l'operazione e ritornare alla maschera precedentemente visualizzata.
Il campo NUMERO DI ASSI imposta il numero di assi richiesto. Il
softkey ASSI consente di scegliere tra 2 o 3 assi.
Diagnosi
La maschera DIAGNOSI consente di testare tastiera e visualizzatore.
Vedere Fig. II.11
Test tastiera
L'immagine della tastiera visualizzata sullo schermo dell’ND 522/523
indica quando un tasto viene premuto e rilasciato.
 Premere ciascun tasto e softkey per testare la loro funzionalità.
Quando si preme un tasto, viene visualizzato un punto in
corrispondenza dello stesso a indicare il regolare funzionamento.
 Premere il tasto C due volte per uscire dal test della tastiera.
Test del display
 Per testare il display premere il tasto Enter ripetutamente in modo
da far assumere al display i colori del test nero, bianco e grigio.

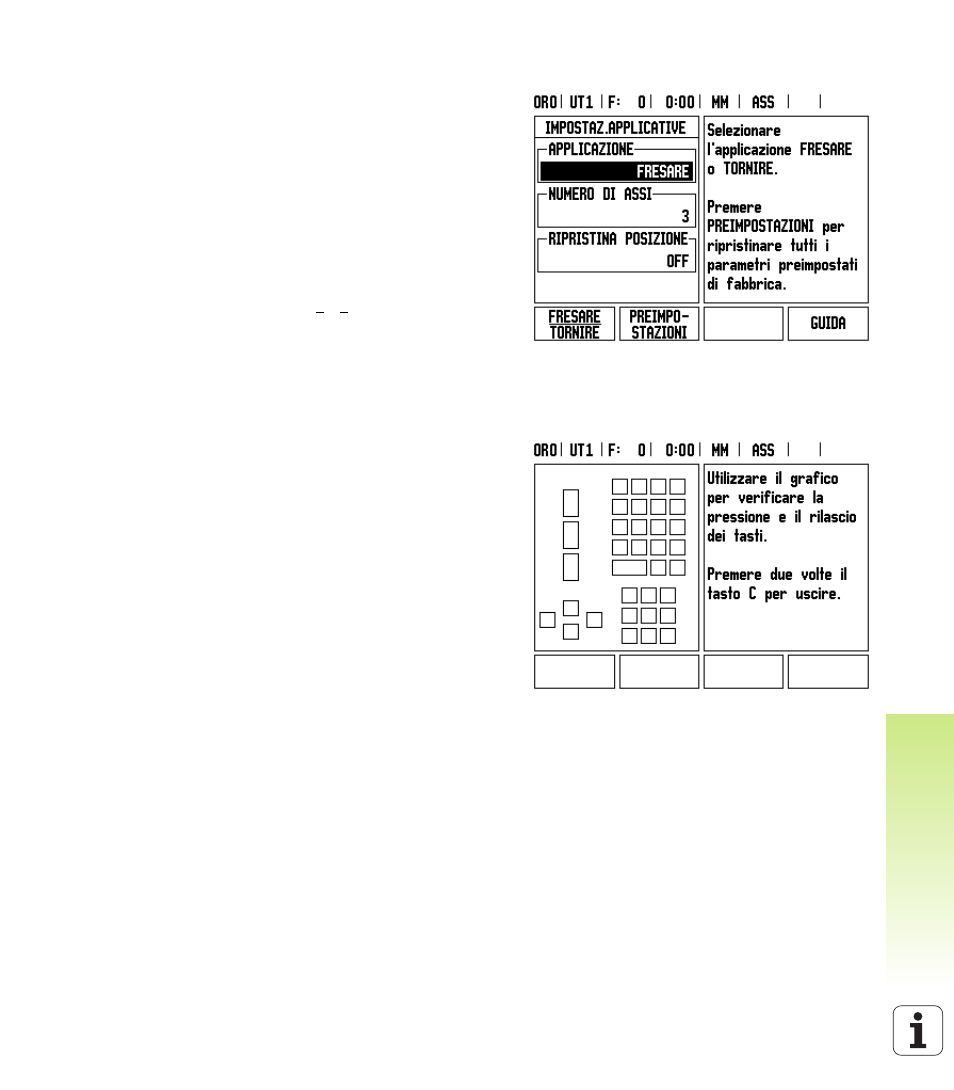

Fig. II.10 Maschera IMPOSTAZ.APPLICATIVE
Fig. II.11 Maschera DIAGNOSI
