Valore predefinito
La funzione VALORE PREDEFINITO consente di indicare la successiva
posizione nominale da raggiungere. Una volta immesso il valore della
nuova posizione nominale, il visualizzatore passa in modalità
Incrementale e indica la distanza tra la posizione attuale e la posizione
nominale. Per raggiungere la posizione nominale richiesta è sufficiente
traslare la tavola fino a visualizzare il valore 0. Il valore della posizione
nominale può essere immesso come quota assoluta riferita al punto
zero attuale oppure come quota incrementale riferita alla posizione
nominale attuale.
La funzione VALORE PREDEFINITO consente di indicare il lato
dell'utensile che esegue la lavorazione sulla posizione nominale. Il
softkey R+/- nella maschera VALORE PREDEFINITO determina
l'offset attivo durante il movimento. R+ indica che l'interasse
dell'utensile attuale è in direzione positiva rispetto al tagliente
dell'utensile. R- indica che l'interasse è in direzione negativa rispetto al
tagliente dell'utensile. L'impiego degli offset R+/- consente di regolare
automaticamente il valore incrementale tenendo conto del diametro
dell'utensile. Vedere Fig. I.31
Valore predefinito assoluto
Esempio: fresatura di un gradino passando per lo zero utilizzando
una posizione assoluta
Le coordinate vengono immesse come quote assolute; l'origine è lo
zero del pezzo. Vedere Fig. I.32 e Fig. I.33.
Angolo
1 : X = 0 mm / Y = 20 mm
Angolo 2 : X = 30 mm / Y = 20 mm
Angolo 3 : X = 30 mm / Y = 50 mm
Angolo 4 : X = 60 mm / Y = 50 mm

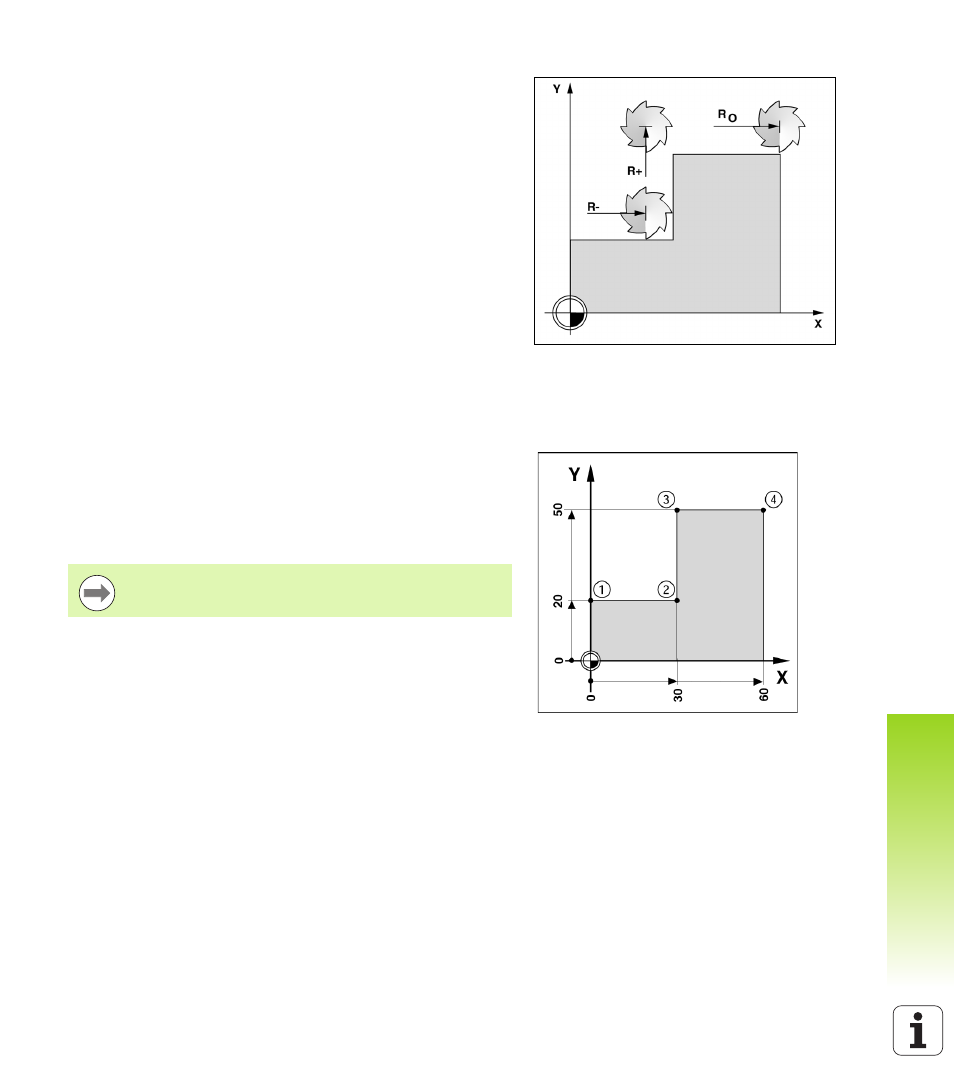

Fig. I.31 Compensazione raggio utensile
Fig. I.32 Ciclo singolo
Premere il tasto dell'asse per richiamare l'ultimo valore
predefinito immesso del relativo asse.
