Aiuto grafico di posizionamento
La maschera AIUTO GRAF. POSIZ. consente di configurare la grafica
a barre impiegata per la visualizzazione della posizione degli assi in
modalità Incrementale. Ogni asse ha il suo proprio intervallo. Vedere
Fig. I.16.

Premere il softkey ON/OFF per abilitare l'aiuto grafico di
posizionamento o semplicemente iniziare ad immettere i valori
utilizzando la tastiera numerica. La casella della posizione attuale
inizierà a muoversi quando la posizione rientra nell’intervallo definito.
Barra di stato
La barra di stato si trova sul bordo superiore dello schermo ed è
formata da caselle che visualizzano l’origine attiva, l’utensile
selezionato, l’avanzamento, il cronometro e l’indicazione della pagina.
 Premere il softkey ON/OFF per selezionare ciascuna impostazione
che si desidera visualizzare.
Cronometro
Il cronometro visualizza le ore (h), i minuti (m) e i secondi (s). Funziona
allo stesso modo di un normale cronometro che misura il tempo
trascorso (il cronometro parte da 0:00:00).
Il campo TEMPO TRASCORSO visualizza il tempo totale accumulato
di ciascun intervallo.

Premere il softkey AVVIA/ARRESTA. Il campo di stato visualizza IN
FUNZIONE. Premere di nuovo il softkey per arrestare il tempo.
 Premere AZZERA per azzerare il tempo trascorso. L'azzeramento
arresta il cronometro se in funzione.

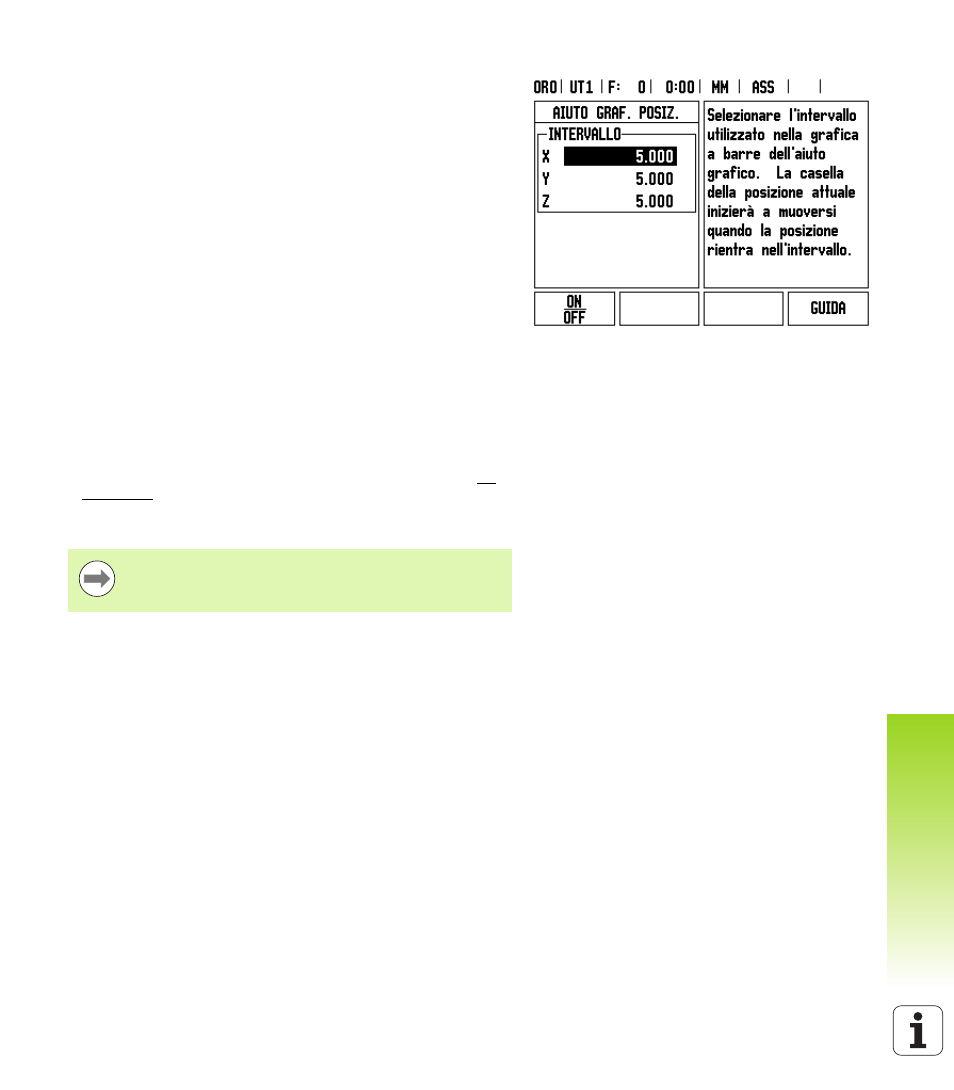

Fig. I.16 Aiuto grafico di posizionamento
Selezionare la modalità operativa Cronometro e premere il
tasto con il punto decimale per avviare la funzione.
Premere il tasto zero per resettare il cronometro.
