Inserire il valore nominale di posizione per il foro 2 :
X = 30 mm,
inserire il valore come quota incrementale premendo
il softkey I .
Premere Enter.
Selezionare l'asse Y premendo il relativo tasto.
Inserire il valore nominale di posizione per il foro 2 :
Y = 30 mm,
inserire il valore come quota incrementale premendo
il softkey I .
Premere Enter.
Traslare gli assi X e Y fino a visualizzare il valore zero.
Il quadrato nell'aiuto grafico di posizionamento è ora
centrato rispetto ai due marcatori triangolari.
Selezionare l'asse Z premendo il relativo tasto.
Premere Enter (viene impiegato l'ultimo valore
predefinito immesso).
Esecuzione del foro
2
: traslare l'asse Z fino a
visualizzare il valore zero. Il quadrato nell'aiuto grafico
di posizionamento è ora centrato rispetto ai due
marcatori triangolari. Allontanare l'utensile.
VALORE NOMINALE DI POSIZIONE

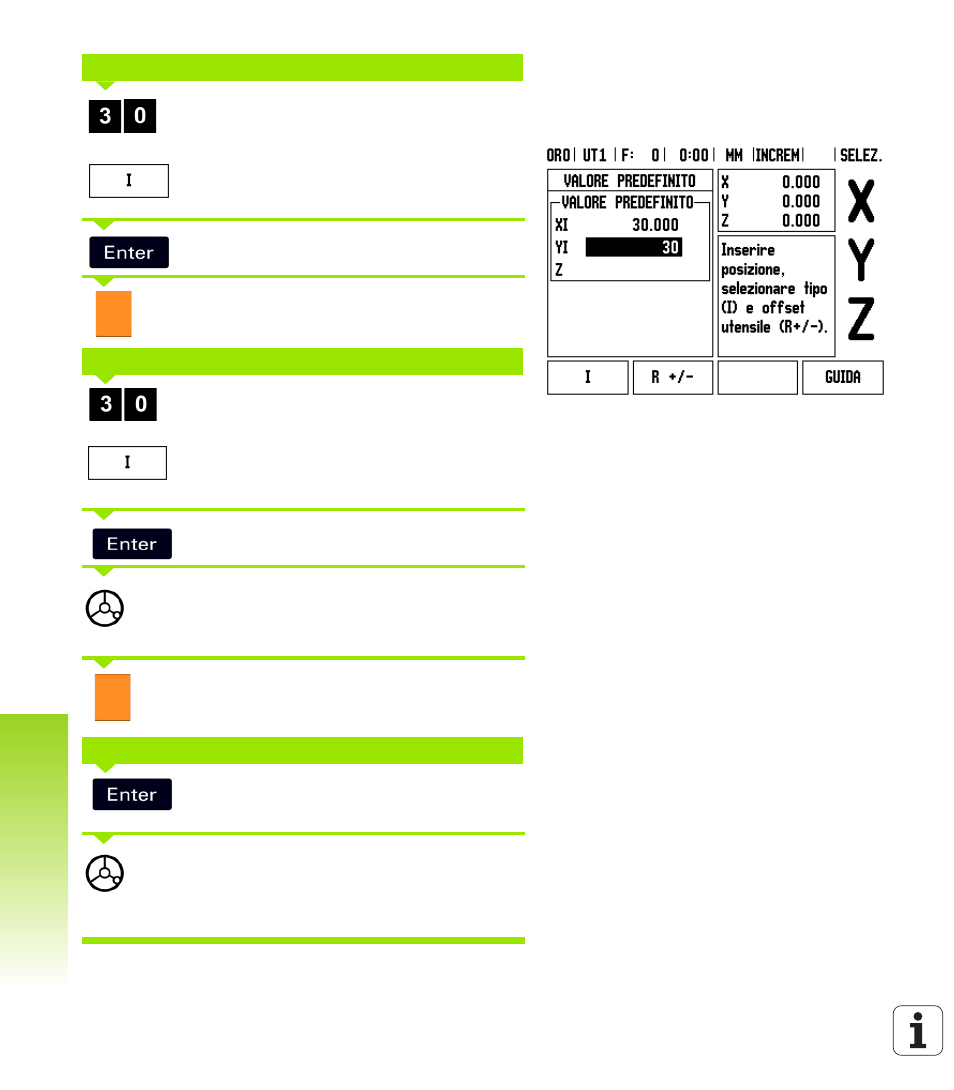

Fig. I.35 Esempio di foratura
VALORE NOMINALE DI POSIZIONE
VALORE NOMINALE DI POSIZIONE
