Compensazione errore non lineare
La compensazione errore non lineare può essere applicata se i risultati
del confronto con lo standard di riferimento indicano un errore alterno
od oscillante. I valori di correzione richiesti vengono calcolati e
immessi in una tabella. L’ND 522/523 gestisce fino a 200 punti per
asse. Il valore di errore tra due punti di compensazione adiacenti è
calcolato mediante interpolazione lineare.
Creazione di una tabella di compensazione errore non lineare
 Selezionare NON LINEARE premendo il softkey TIPO.
 Per creare una nuova tabella di compensazione errore, premere il
softkey EDITA TABELLA. Premere Enter.
 Tutti i punti di correzione (fino a 200) sono disposti a distanza
uniforme dal punto iniziale. Inserire la distanza tra ciascun punto di
correzione. Premere il tasto FRECCIA GIÙ.
 Inserire il punto iniziale della tabella misurato dal punto di riferimento
del sistema di misura. Se la distanza è sconosciuta, è possibile
spostare la posizione del punto iniziale e premere CONFERMA
POSIZIONE
. Premere Enter.

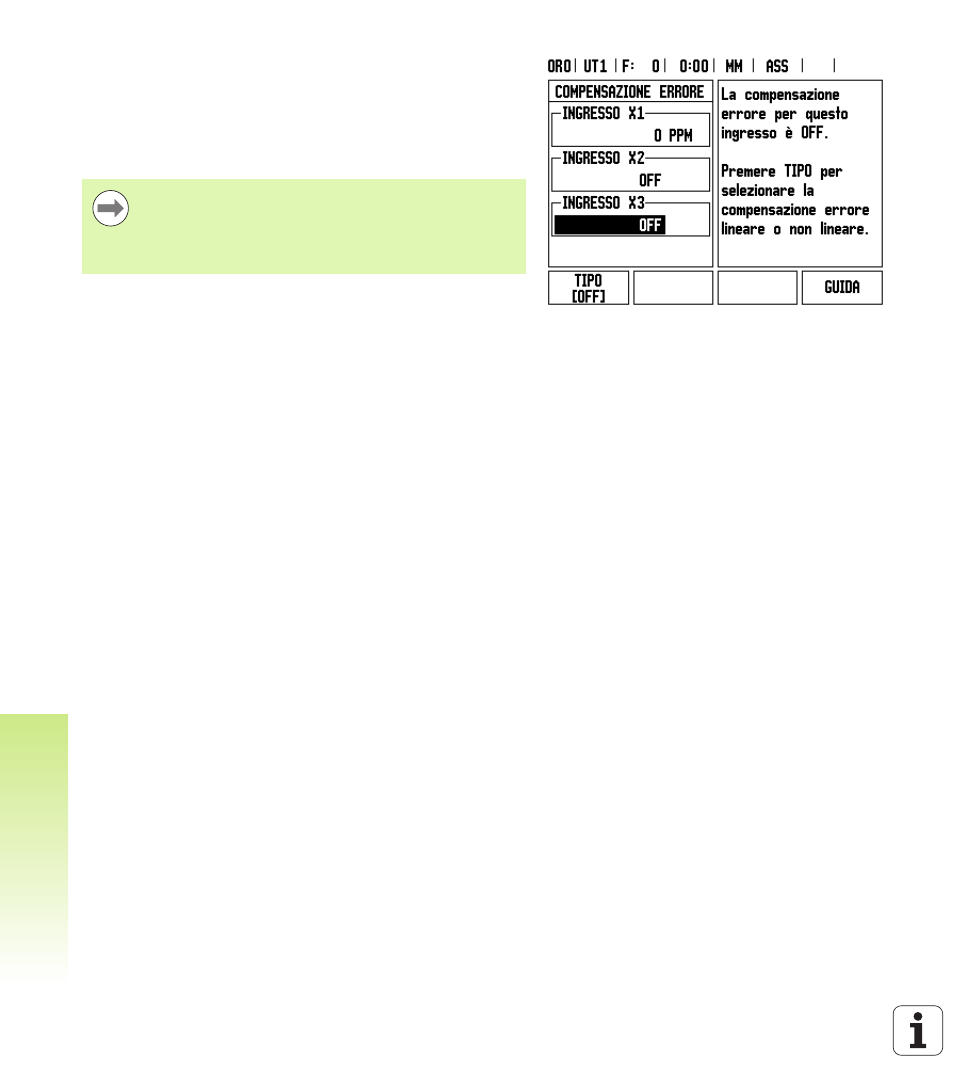

Fig. II.8 Maschera per la compensazione errore
lineare
La compensazione errore non lineare è disponibile solo per
righe con indici di riferimento. Se è stata definita una
compensazione errore non lineare, non si applica alcuna
compensazione errore finché non sono stati superati gli
indici di riferimento.
