64
I Istruzioni operative
I – 4 F
unzioni specific
he per applicazioni di t
o
rn
it
ur
a

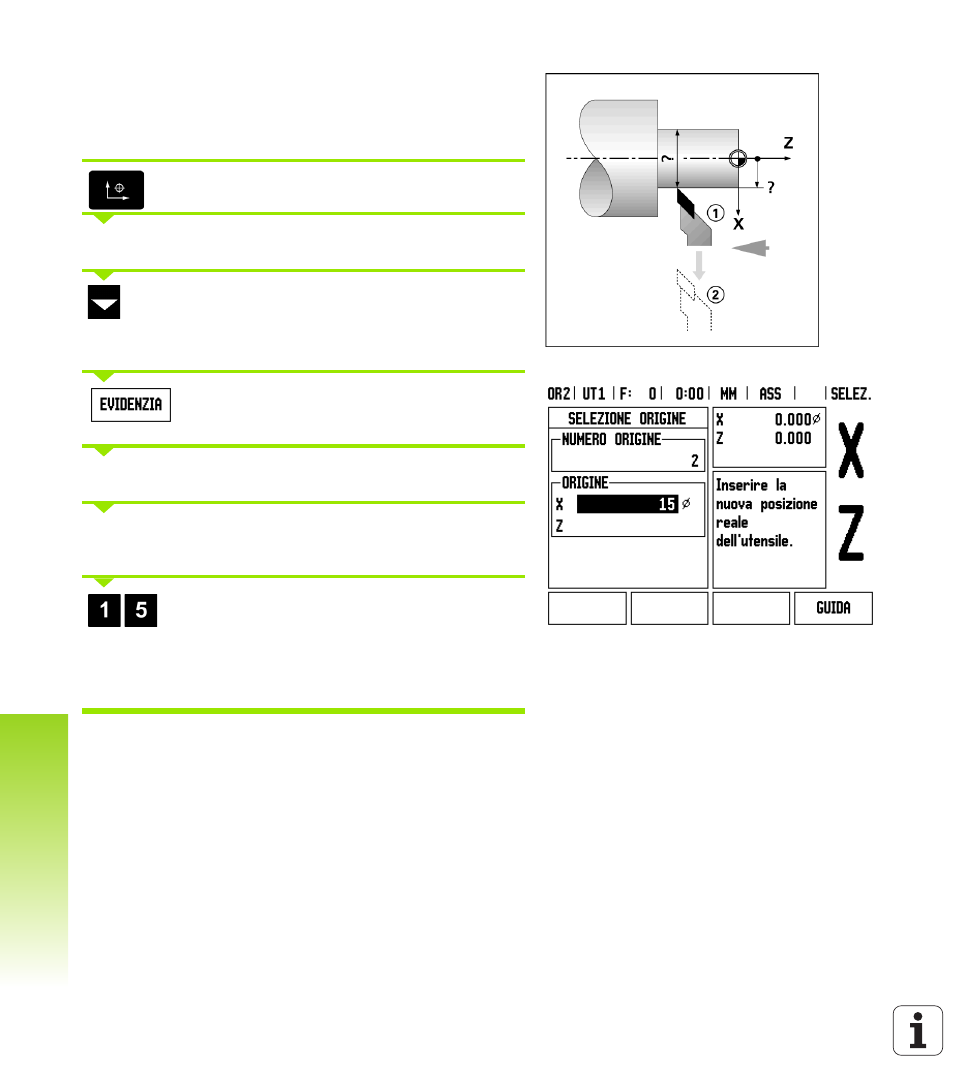

Selezione origine utilizzando la funzione EVIDENZIA/IMPOSTA
La funzione EVIDENZIA/IMPOSTA è utile per definire l'origine di un
utensile sotto carico e il diametro del pezzo è sconosciuto. Vedere Fig.
I.54 e Fig. I.55
Uso della funzione EVIDENZIA/IMPOSTA
Premere il tasto ORIGINE.
Il cursore si trova nel campo NUMERO ORIGINE.
Inserire il numero origine e premere il tasto FRECCIA
GIÙ
per passare al campo asse X.
Tornire il diametro nell'asse X.
Premere il softkey EVIDENZIA con l'utensile ancora in
lavorazione.
Allontanare l'utensile.
Disinserire il mandrino e misurare il diametro del
pezzo.
Inserire il diametro misurato, ad es. 15 mm, e
premere Enter.
Verificare che l'ND 522/523 si trovi in modalità
Visualizzazione diametro (Ø) quando si inserisce il
valore di un diametro.
Fig. I.54
Fig. I.55 Selezione origine utilizzando la funzione
EVIDENZIA/IMPOSTA
