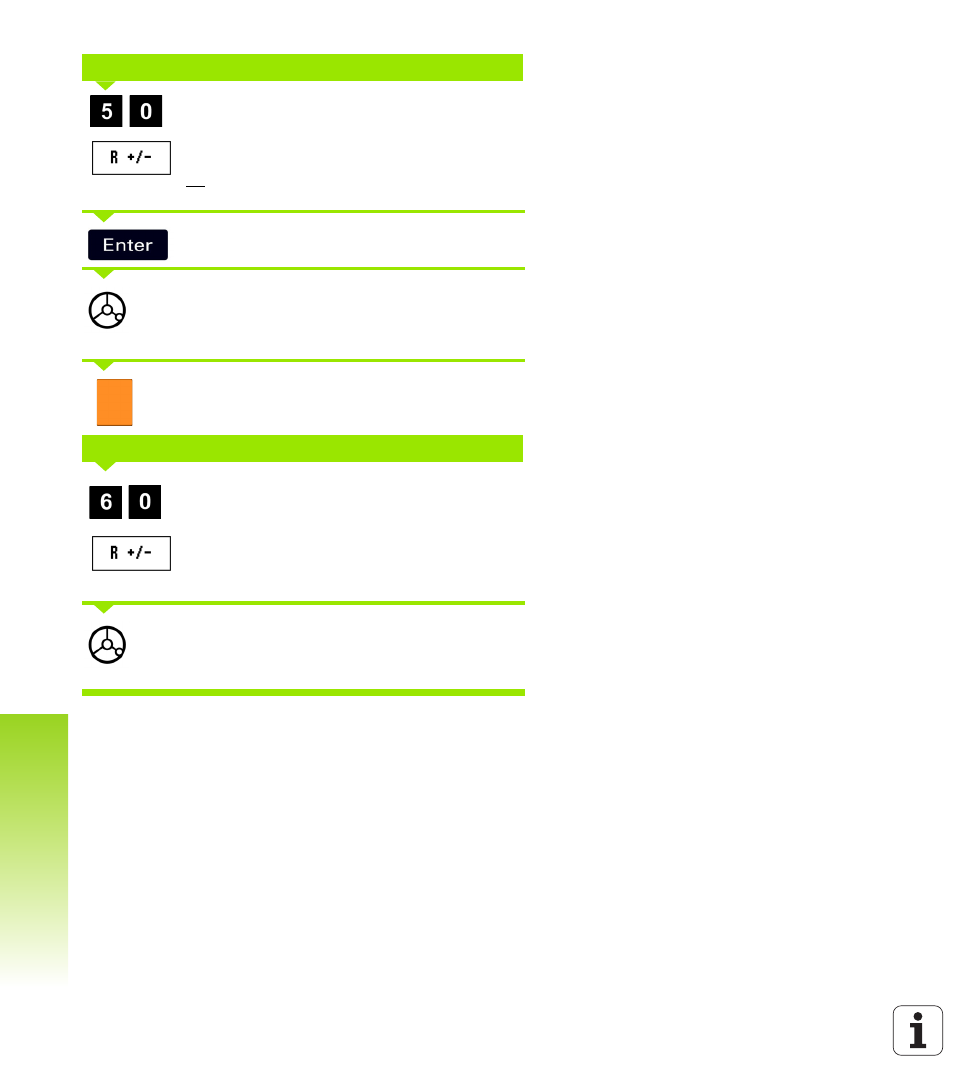

Inserire il valore nominale di posizione per lo
spigolo
3 : Y = +50 mm,
selezionare la compensazione raggio utensile R+ con
il softkey R+/- e premere il softkey fino a visualizzare
R+ accanto alla denominazione dell'asse.
Premere Enter.
Traslare l'asse Y fino a passare per lo zero. Il quadrato
nell'aiuto grafico di posizionamento è ora centrato
rispetto ai due marcatori triangolari.
Selezionare l'asse X premendo il relativo tasto.
Inserire il valore nominale di posizione per lo
spigolo
4 : X = +60 mm,
selezionare la compensazione del raggio utensile R+
e premere Enter.
Traslare l'asse X fino a passare per lo zero. Il quadrato
nell'aiuto grafico di posizionamento è ora centrato
rispetto ai due marcatori triangolari.
VALORE NOMINALE DI POSIZIONE
VALORE NOMINALE DI POSIZIONE
