I – 4 Funzioni specifiche per
applicazioni di tornitura
Il presente capitolo descrive le funzioni specifiche per le applicazioni di
tornitura e dei relativi tasti. Le funzioni dei tasti disponibili per le
applicazioni di fresatura e tornitura configurate per il visualizzatore
ND 522/523 sono dettagliatamente descritte a partire da Pagina 17.
Descrizione delle funzioni dei tasti
Simboli specifici per la tornitura
Tasto UTENSILE
L'ND 522/523 è in grado di memorizzare gli offset dimensionali di un
massimo di 16 utensili. Quando si cambia pezzo e si definisce una
nuova origine, tutti gli utensili fanno automaticamente riferimento alla
nuova origine.
Prima di utilizzare un utensile, è necessario inserire il relativo offset
(posizione del tagliente dell'utensile). Gli offset utensile possono
essere impostati utilizzando le funzioni IMPOSTA/UTENSILE o
EVIDENZIA/IMPOSTA.
Se gli utensili sono stati misurati utilizzando un dispositivo di
predefinizione utensile, è possibile inserire direttamente i relativi
offset. Vedere Fig. I.48.
Selezione del menu TABELLA UTENSILI
Premere il tasto UTENSILE.
Il cursore si posiziona automaticamente nel campo
TABELLA UTENSILI.
Selezionare l'utensile da definire. Premere Enter.
Funzione Simbolo
Questo simbolo indica che il valore visualizzato
è un diametro. Se non viene visualizzato alcun
simbolo, il valore visualizzato è un raggio
Ø

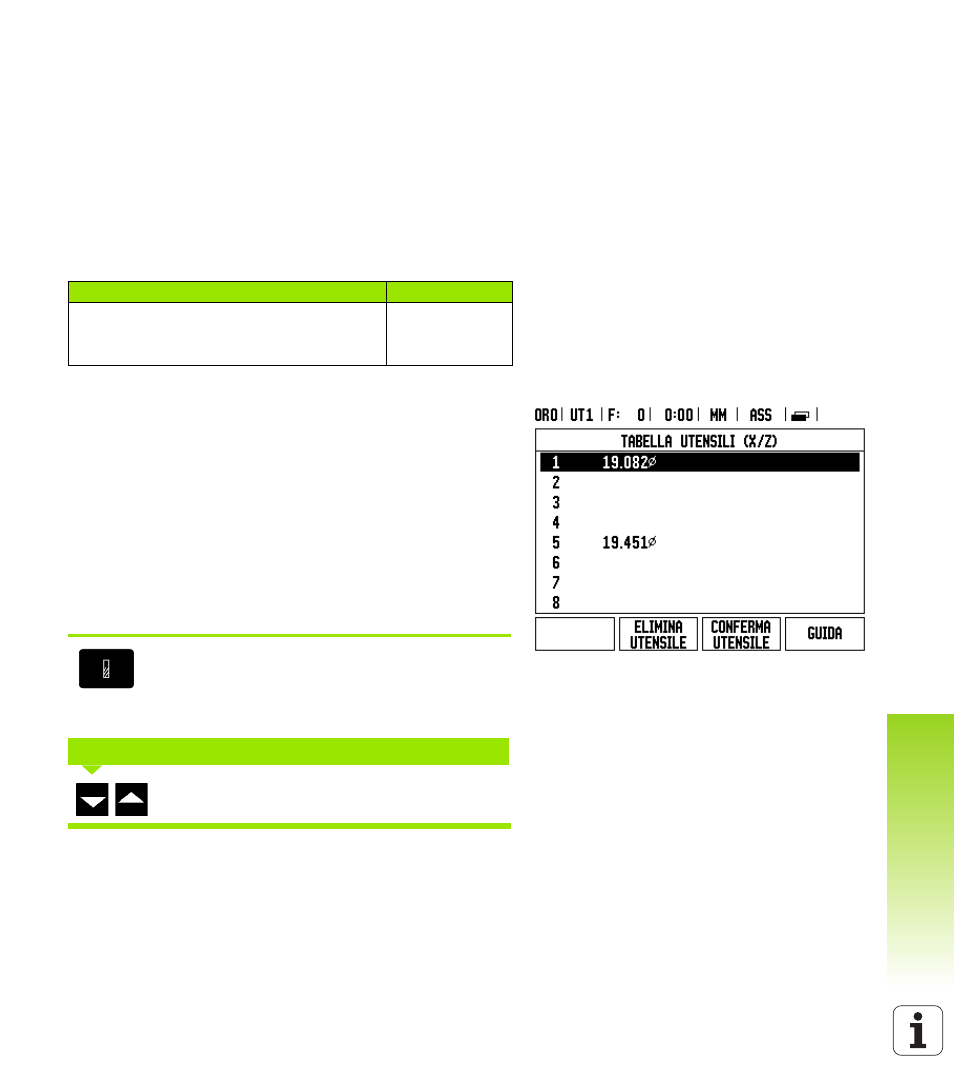

Fig. I.48 Tabella utensili per la tornitura
TABELLA UTENSILI
