ND 522/523
65
I – 4 F
u
nzioni specific
he per applicazioni di t
o
rn
it
ur
a
Tasto CALCOLATORE DI CONICITÀ
La conicità può essere calcolata inserendo le dimensioni riportate sul
disegno o sfiorando il pezzo conico con un utensile o un indicatore.
Il calcolatore di conicità consente di calcolare l'angolo al vertice del
cono. Vedere Fig. I.56 e Fig. I.57.
Valori da immettere
Il rapporto di conicità si calcola sulla base di:
 modifica del raggio del cono,
 lunghezza del cono.
Calcolo da due diametri (D1, D2) e lunghezza:
 diametro iniziale,
 diametro finale,
 lunghezza del cono.
Premere il tasto CALCOLATRICE.
La barra dei softkey visualizzata ora è cambiata inclu-
dendo anche le funzioni del calcolatore di conicità.
Premere il softkey CONICITÀ: D1/D2/L per calcolare
l'angolo al vertice del cono utilizzando due diametri e
la lunghezza.
Primo punto del cono, DIAMETRO 1, inserire un
punto utilizzando la tastiera numerica e premere
Enter
oppure tastare un punto con l'utensile e
premere EVIDENZIA.
Procedere allo stesso modo per il campo DIAMETRO 2.
Premendo di nuovo il tasto EVIDENZIA, l'angolo al
vertice del cono viene calcolato automaticamente.
Se si esegue l'immissione con la tastiera numerica,
inserire i dati nel campo LUNGHEZZA e premere
Enter
. L'angolo al vertice del cono viene visualizzato
nel campo ANGOLO.
Premere il softkey CONICITÀ: RAPPORTO per calcolare
l'angolo risultante dal rapporto tra lunghezza e
diametro.
Inserire i dati nei campi IMMISSIONE 1 e
IMMISSIONE 2 utilizzando la tastiera numerica.
Premere Enter dopo ogni selezione.
Il rapporto e l'angolo calcolati vengono visualizzati nei
rispettivi campi.

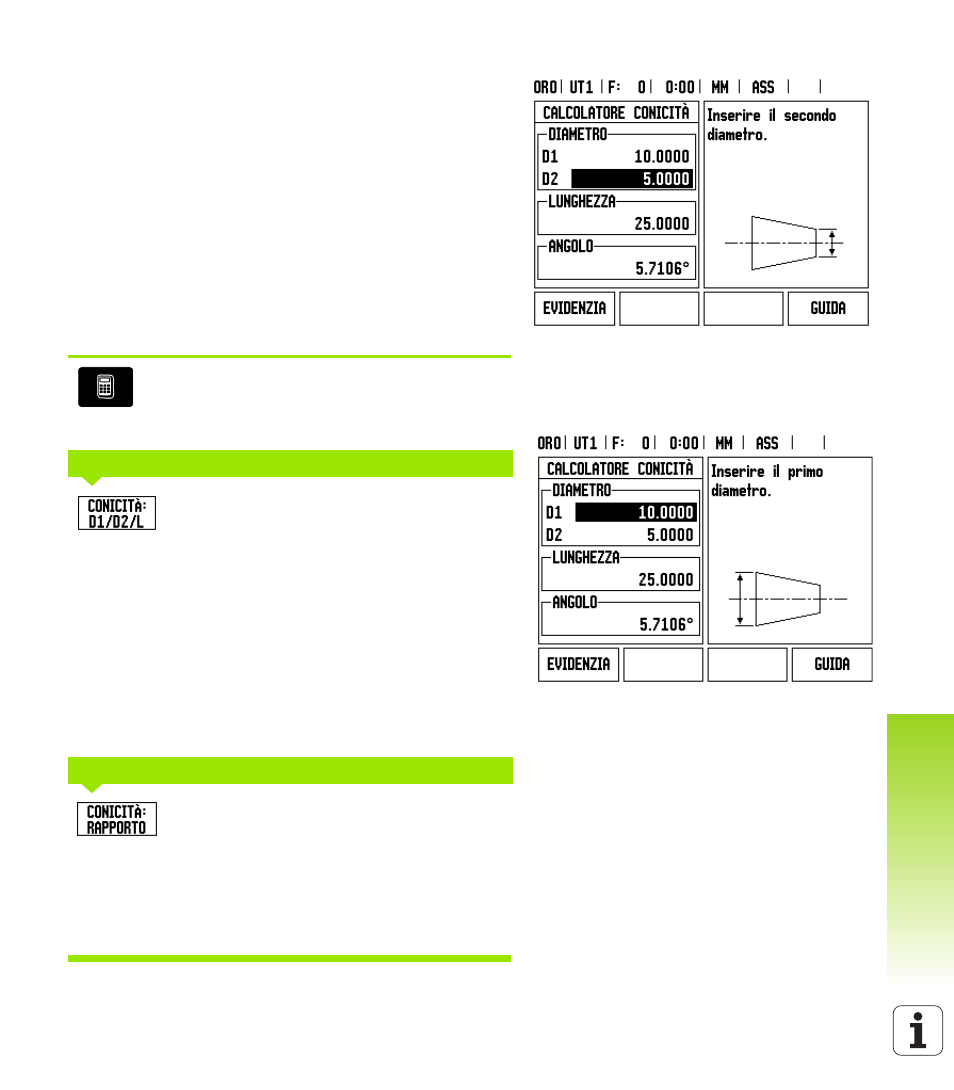

Fig. I.56 Maschera CALCOLATORE CONICITÀ -
Diametro 1
Fig. I.57 Maschera CALCOLATORE CONICITÀ -
Diametro 2
D1/D2/LUNGHEZZA
RAPPORTO DI CONICITÀ
