ND 522/523
67
I – 4 F
u
nzioni specific
he per applicazioni di t
o
rn
it
ur
a
Tasto Vectoring
La funzione Vectoring interrompe il movimento dell'asse composto
nell'avanzamento trasversale o negli assi longitudinali. Vedere Fig.
I.59. Durante la tornitura di filetti, ad esempio, la funzione Vectoring
consente di rilevare il diametro del filetto nell'indicatore asse X,
persino se l'utensile di taglio viene spostato con il volantino dell'asse
composto. Con funzione Vectoring attiva è possibile predefinire il
raggio o il diametro desiderato nell'asse al fine di poter "lavorare fino a
zero".
Premere il tasto VECTORING.
Premere il softkey ON per abilitare la funzione Vectoring.
Spostarsi con la freccia in giù nel campo ANGOLO per inserire l'angolo
tra la slitta longitudinale e la slitta superiore con 0° ad indicare che la
slitta superiore si muove parallelamente alla slitta longitudinale.
Premere Enter.

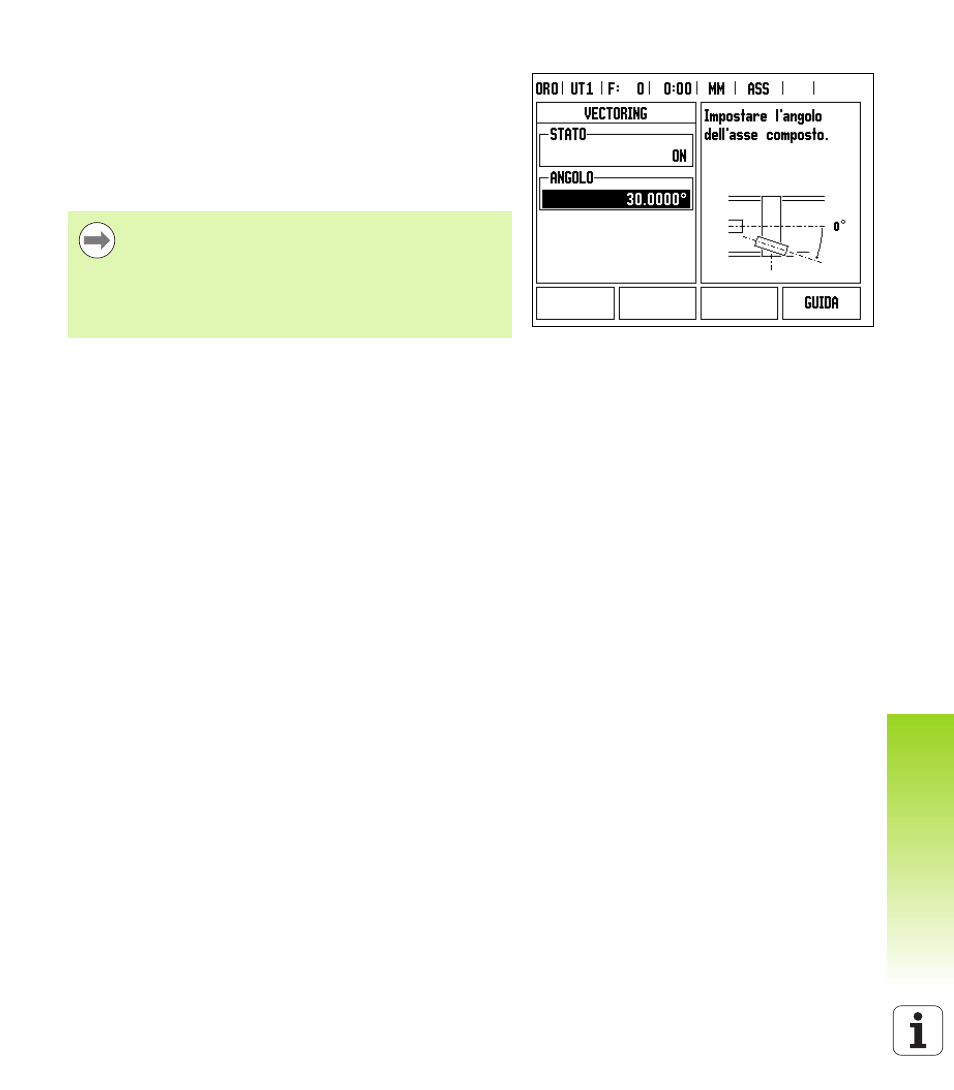

Fig. I.59 Vectoring
Se si utilizza la funzione Vectoring, il sistema di misura con
asse (composto) con slitta superiore deve essere
assegnato all'asse visualizzato in basso. La componente di
avanzamento trasversale del movimento dell'asse viene
quindi indicata nell'asse visualizzato in alto, mentre la
componente longitudinale del movimento dell'asse viene
indicata nell'asse visualizzato al centro.
