Valore predefinito
La funzione Valore predefinito è già stata descritta in precedenza nel
presente manuale (Vedere "Valore predefinito" a pagina 39). La
descrizione e gli esempi riportati nelle pagine specificate si basano su
un'applicazione di fresatura. I principi fondamentali di tali descrizioni
sono le stesse anche per applicazioni di tornitura con due eccezioni:
offset del diametro utensile (R+/-) e immissioni di raggio/diametro.
Gli offset del diametro utensile non vengono impiegati in
combinazione a utensili per tornire, per cui questa funzione non è
disponibile durante la predefinizione dei valori di tornitura.
Per applicazioni di tornitura, i valori da immettere possono essere raggi
o diametri. È importante assicurarsi che le unità che si impostano per
i valori predefiniti siano conformi alla modalità attualmente selezionata.
Il valore di diametro è indicato dal simbolo Ø. La visualizzazione raggio/
diametro può essere modificata premendo il softkey R
X
(vedere di
seguito).
Softkey R
X
(Raggio/Diametro)
Di norma i disegni per pezzi da tornire indicano i valori dei diametri.
L'ND 522/523 è in grado di visualizzare sia il raggio sia il diametro. Se
è visualizzato il diametro, il relativo simbolo (Ø) è visualizzato accanto
al valore di posizione. Vedere Fig. I.58.
Esempio:
visualizzazione raggio, posizione 1 X = 20 mm
visualizzazione diametro, posizione 1 X = Ø 40 mm
Premere il softkey R
X
per commutare tra la
visualizzazione raggio e diametro.

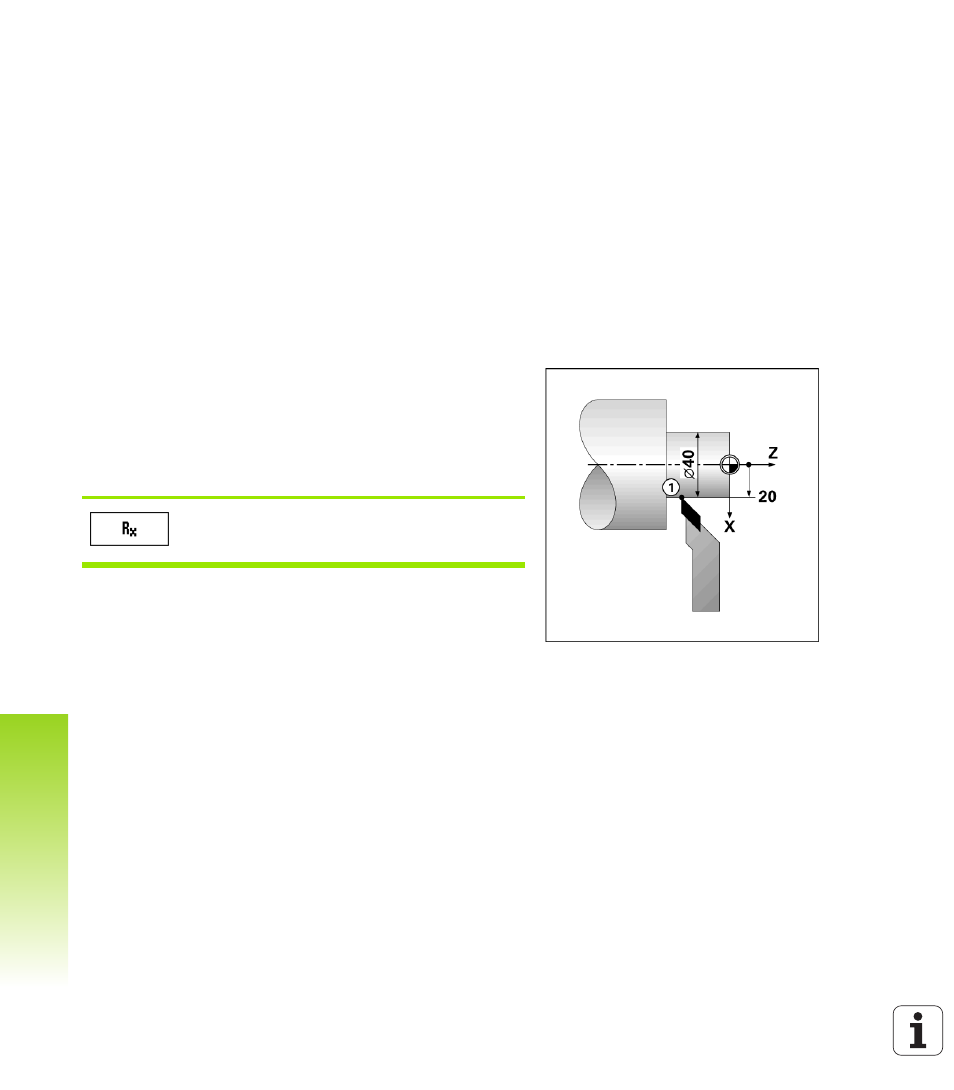

Fig. I.58 Pezzo per visualizzazione raggio/diametro
