ND 522/523
29
I – 2 Uso dell’ND
522/523

Il tasto 1/2 si impiega per trovare la metà del percorso (o il punto
centrale) tra due posizioni lungo l’asse selezionato di un pezzo. Questa
operazione può essere eseguita in modalità Incrementale o Assoluta.
Vedere Fig. I.19
Esempio: determinazione del punto centrale lungo l’asse
selezionato
Quota X: X = 100 mm
Centro: 50 mm
Spostare l’utensile sul primo punto.
Il softkey SELEZIONA/ZERO deve essere impostato su
ZERO.
Selezionare l'asse X premendo il relativo tasto e
raggiungere il secondo punto.
Premere il tasto 1/2, premere il tasto dell’asse X e
spostarsi fino a raggiungere lo zero. Questa è la
posizione del punto centrale.

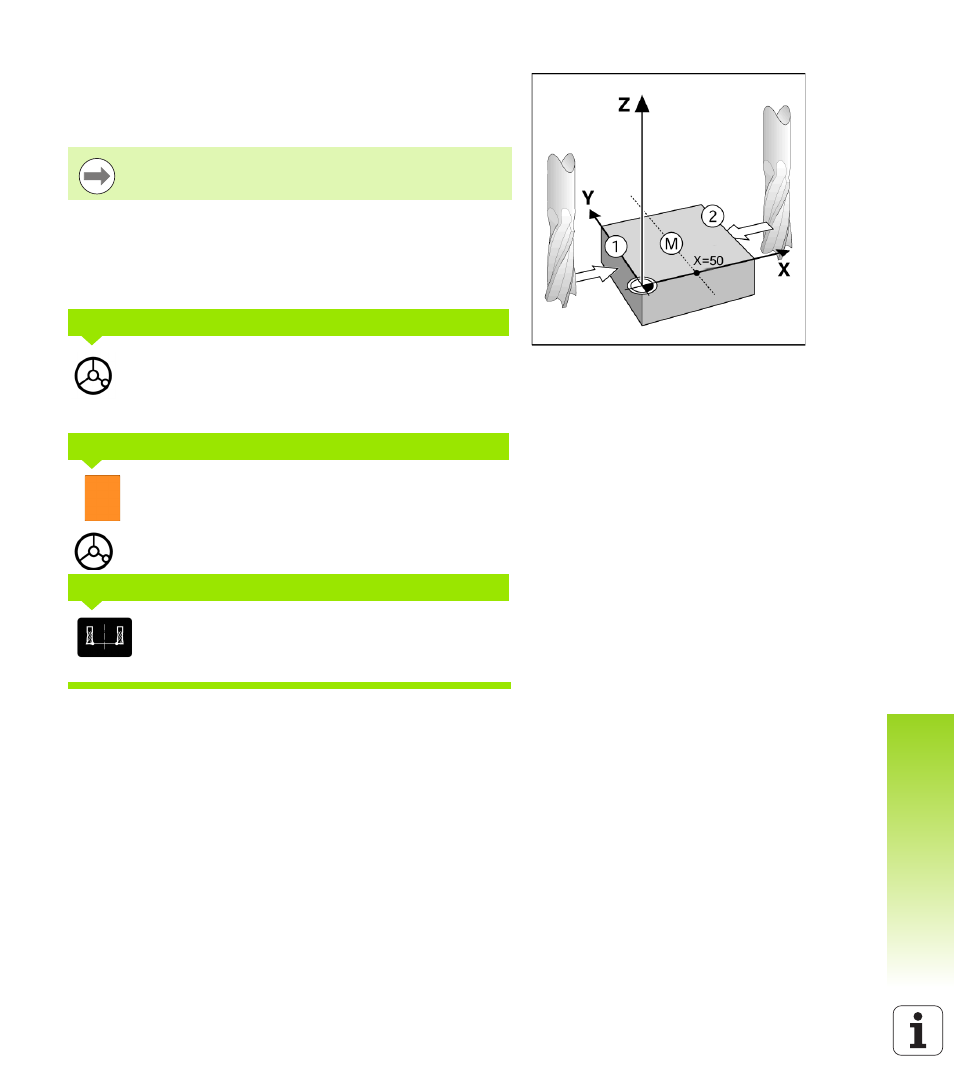

Fig. I.19 Esempio di determinazione del punto
centrale
Questa funzione cambia le posizioni delle origini se
utilizzata in modalità Assoluta.
SPOSTAMENTO SUL 1° PUNTO
AZZERAMENTO E SPOSTAMENTO SUL 2° PUNTO
ATTIVAZIONE DI 1/2 E SPOSTAMENTO SULLO ZERO
