II – 2 Configurazione di sistema
Menu CONFIG. DI SISTEMA
Il menu CONFIG. DI SISTEMA si richiama premendo il softkey
CONFIGURAZIONE
e quindi il softkey CONFIG. SISTEMA. Vedere Fig. II.5
I parametri del menu CONFIG. DI SISTEMA vengono definiti nella fase
iniziale dell’installazione e, di solito, non cambiano di frequente. Per
tale ragione i parametri del menu CONFIG. DI SISTEMA sono protetti
da password (95148). Inserire tali cifre utilizzando la tastiera numerica
e quindi premere Enter.
Configurazione del sistema di misura
Il parametro CONFIG. SIS. MISURA consente di impostare la
risoluzione e il tipo (lineare o angolare), la direzione di conteggio e il
tipo di indice di riferimento. Vedere Fig. II.6.
 All’apertura della maschera il cursore si posiziona di default nel
campo CONFIG. SIS. MISURA. Premere Enter. Si apre una lista di
possibili ingressi di sistemi di misura.

Selezionare il sistema di misura che si desidera modificare e
premere Enter.
 Il cursore si posiziona nel campo TIPO SIS. MISURA, selezionare il
tipo di sistema di misura premendo il softkey LINEARE/ANGOLARE.
 Per i sistemi di misura lineari, posizionare il cursore nel campo
RISOLUZIONE e utilizzare i softkey SUPERIORE o INFERIORE per
selezionare la risoluzione del sistema di misura in µm (10, 5, 2, 1,
0.5) o il tipo nella risoluzione precisa. Per i sistemi di misura angolari,
inserire direttamente il numero di divisioni al giro.
 Nel campo INDICE DI RIFERIM., utilizzare il softkey IND. REF per
selezionare il softkey NESSUNO se il sistema di misura non presenta
alcun indice di riferimento, il softkey UNO se è presente un singolo
indice di riferimento o il softkey CODIF. se si tratta di sistemi di
misura con indici di riferimento a distanza codificata.

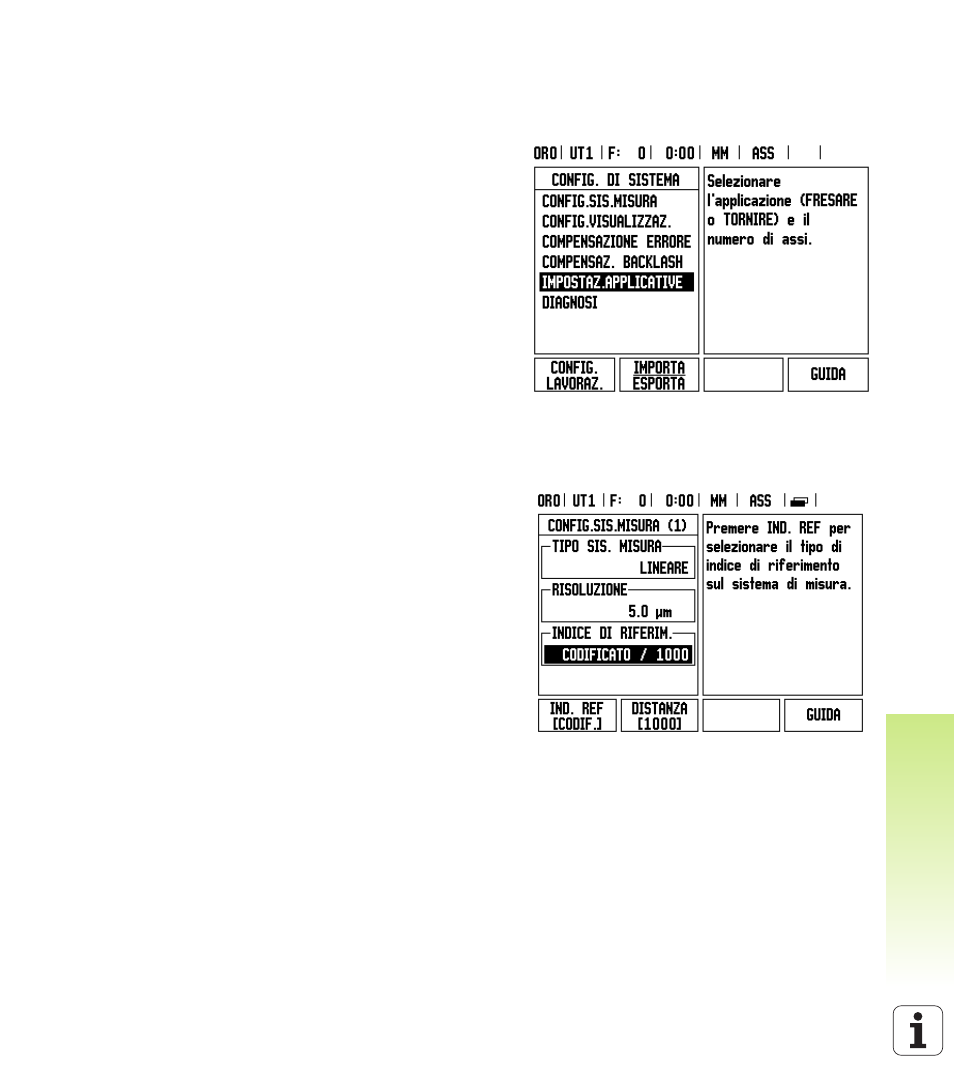

Fig. II.5 Menu CONFIG. DI SISTEMA
Fig. II.6 Maschera CONFIG. SIS. MISURA
