HEIDENHAIN ND 522 - Manuale (Pagina 72)

72
II Dati tecnici
II – 1 Montaggio e colleg
a
ment
o elet
tr
ico
Collegamento dei sistemi di misura
Il visualizzatore ND 522/523 può essere impiegato in combinazione
con i sistemi di misura lineari e angolari HEIDENHAIN in grado di
fornire segnali di livello TTL.
Il cavo di collegamento non deve presentare una lunghezza
maggiore di 30 m (100 ft).
Piedinatura degli ingressi del sistema di misura
La correlazione tra ingresso del sistema di misura e asse può essere
definita a piacere.
Configurazione predefinita
Tutti i collegamenti elettrici devono essere connessi/
disconnessi solo ad apparecchio spento.

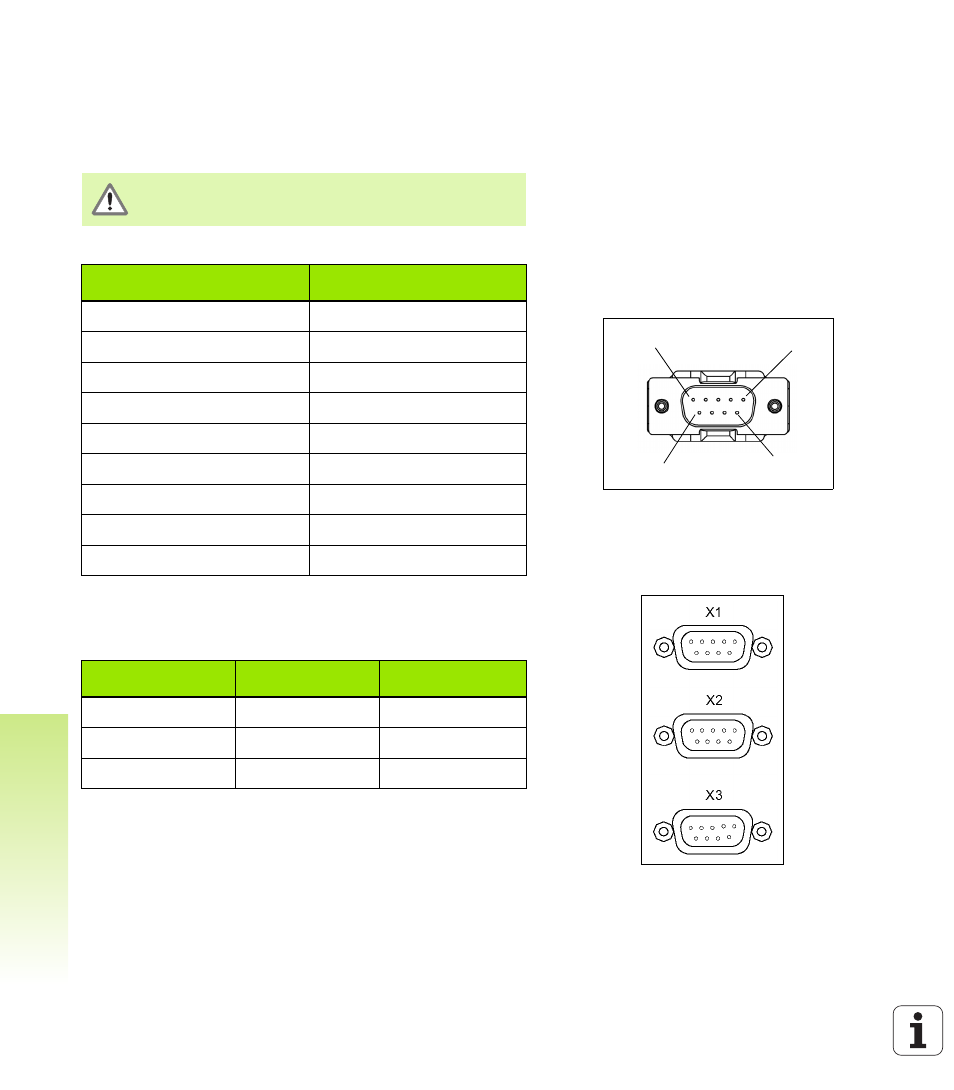

Fig. II.3 Connettore a 9 poli (maschio) X1 – X3 per
ingresso del sistema di misura sul retro del
visualizzatore ND 522/523.
1 5
9
6
Connettore Sub-D
9 poli Segnale
1 /
2 U
a1
3 
4 U
a2
5 
6 0 V
7 U
P
8 U
a0
9

Fig. II.4 Ingressi del sistema di misura sul retro del
visualizzatore ND 522/523.
Ingresso sistema di
misura Fresare Tornire
X1 X X
X2 Y Z
0
X3 Z Z
