24
I Istruzioni operative
I – 2 Uso dell’ND
5
22/523

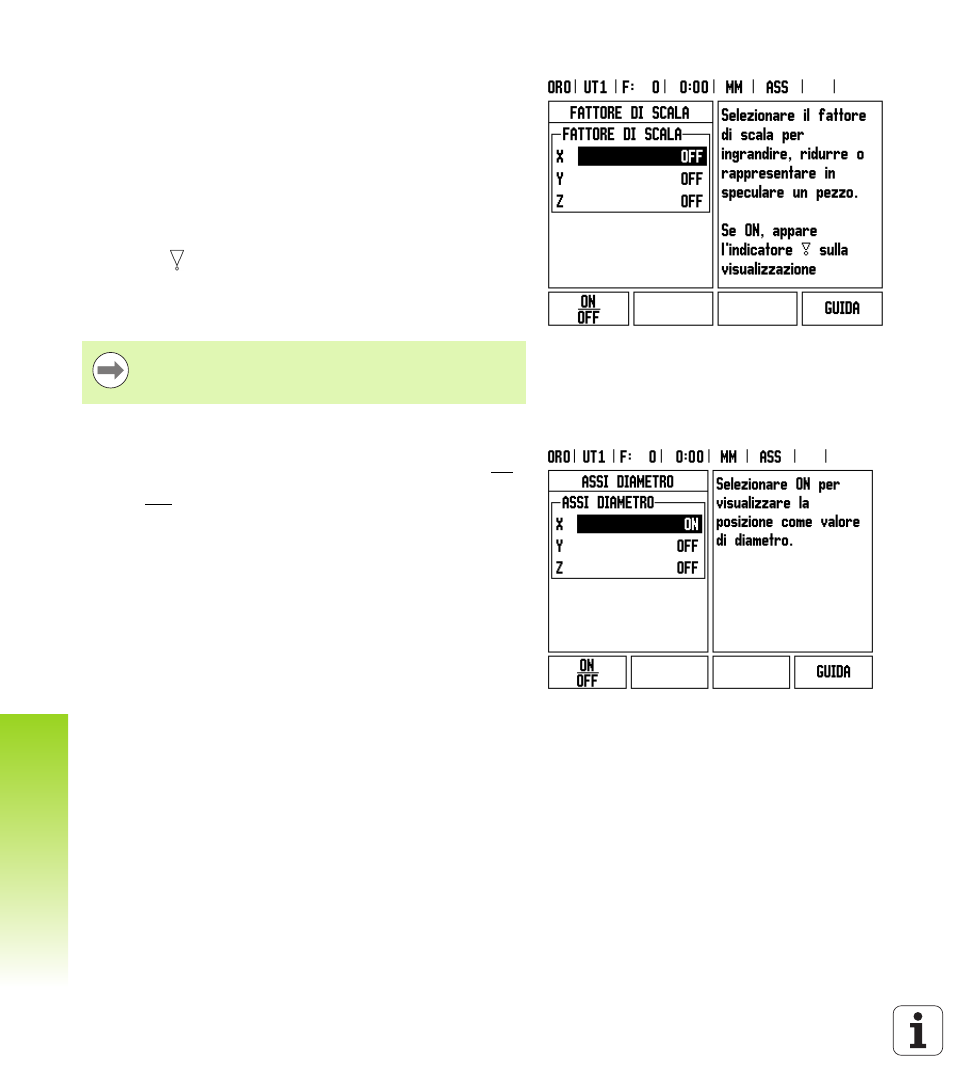

Fattore di scala
Il fattore di scala può essere utilizzato per ingrandire o ridurre il pezzo.
Tutti i movimenti del sistema di misura vengono moltiplicati per il
fattore di scala. Il fattore di scala di 1.0 è utilizzato per creare un pezzo
delle stesse dimensioni del disegno. Vedere Fig. I.14.

La tastiera numerica è utilizzata per inserire un numero maggiore di
zero. L'intervallo è compreso tra 0.1000 e 10.000. È ammesso
inserire anche un valore negativo.
 Le impostazioni del fattore di scala rimangono attive anche in
seguito allo spegnimento del visualizzatore.
 Quando il fattore di scala presenta un valore diverso da 1, il simbolo
della scala è visualizzato accanto agli assi visualizzati.
 Premere il softkey ON/OFF per disabilitare i fattori di scala attivi.
Rappresentazione speculare
Assi diametro
Selezionare ASSI DIAMETRO per impostare gli assi che possono
essere visualizzati come valori di raggio o diametro. Selezionare ON
per visualizzare la posizione dell’asse come valore di diametro. Se si
seleziona OFF, la funzione Raggio/Diametro è disattivata. Vedere Fig.
I.15. Per la funzione Raggio/Diametro nelle applicazioni di tornitura
vedere "Softkey RX (Raggio/Diametro)" a pagina 66.
 Selezionare ASSI DIAMETRO e premere Enter.
 Viene evidenziato inizialmente il campo relativo all'asse X. In
corrispondenza del parametro relativo all'asse specifico, premere il
softkey ON/OFF per attivare o disattivare la funzione.
 Premere Enter.
Fig. I.14 Fattore di scala
Un fattore di scala di –1.00 determina una immagine
speculare del pezzo. È possibile rappresentare allo stesso
tempo in speculare e in scala un pezzo.
Fig. I.15 Maschera ASSI DIAMETRO
