ND 522/523
21
I – 2 Uso dell’ND
522/523
Accensione
Accendere il visualizzatore (con l'interruttore
posizionato sul retro del visualizzatore). Viene
visualizzata la schermata iniziale (Vedere Fig. I.11) che
appare unicamente alla prima accensione. Le
operazioni successive dovrebbero essere già state
eseguite in fase di installazione del software.
 Selezionare la lingua desiderata premendo il
softkey LINGUA.
 Selezionare l’applicazione richiesta tra FRESARE e
TORNIRE . Il softkey APPLIC. [FRESARE/TORNIRE]
consente di selezionare una o l’altra applicazione.
 Selezionare quindi il numero di assi richiesto. Una
volta completata l’immissione, premere il tasto
Enter
.
Se necessario, l'applicazione potrà essere
successivamente modificata nel menu CONFIG. DI
SISTEMA in IMPOSTAZ.APPLICATIVE.
L’ND 522/523 è ora pronto per lavorare in modalità Assoluta. Accanto
ad ogni asse attivo lampeggia l’indicazione REF. È quindi possibile
eseguire il rilevamento degli indici di riferimento.
Rilevamento degli indici di riferimento
Con il sistema di rilevamento automatico degli indici di riferimento,
l’ND 522/523 ripristina automaticamente la correlazione tra le posizioni
delle slitte degli assi e i valori visualizzati impostati con l'ultima
definizione dell'origine prima dello spegnimento.
Se il sistema di misura degli assi presenta indici di riferimento,
lampeggia l'indicazione REF. Vedere Fig. I.12. Dopo aver superato gli
indici di riferimento, l'indicazione REF cessa di lampeggiare.
Lavorare senza rilevamento degli indici di riferimento
L’ND 522/523 può essere impiegato anche senza superare
precedentemente gli indici di riferimento. Premere il softkey NO REF
per non superare gli indici di riferimento e continuare.
Gli indici di riferimento possono essere superati in seguito, se ciò
risulta necessario per definire origini da ripristinare dopo
un’interruzione di alimentazione. Premere il softkey ABILITA REF per
attivare il sistema di rilevamento degli indici di riferimento.

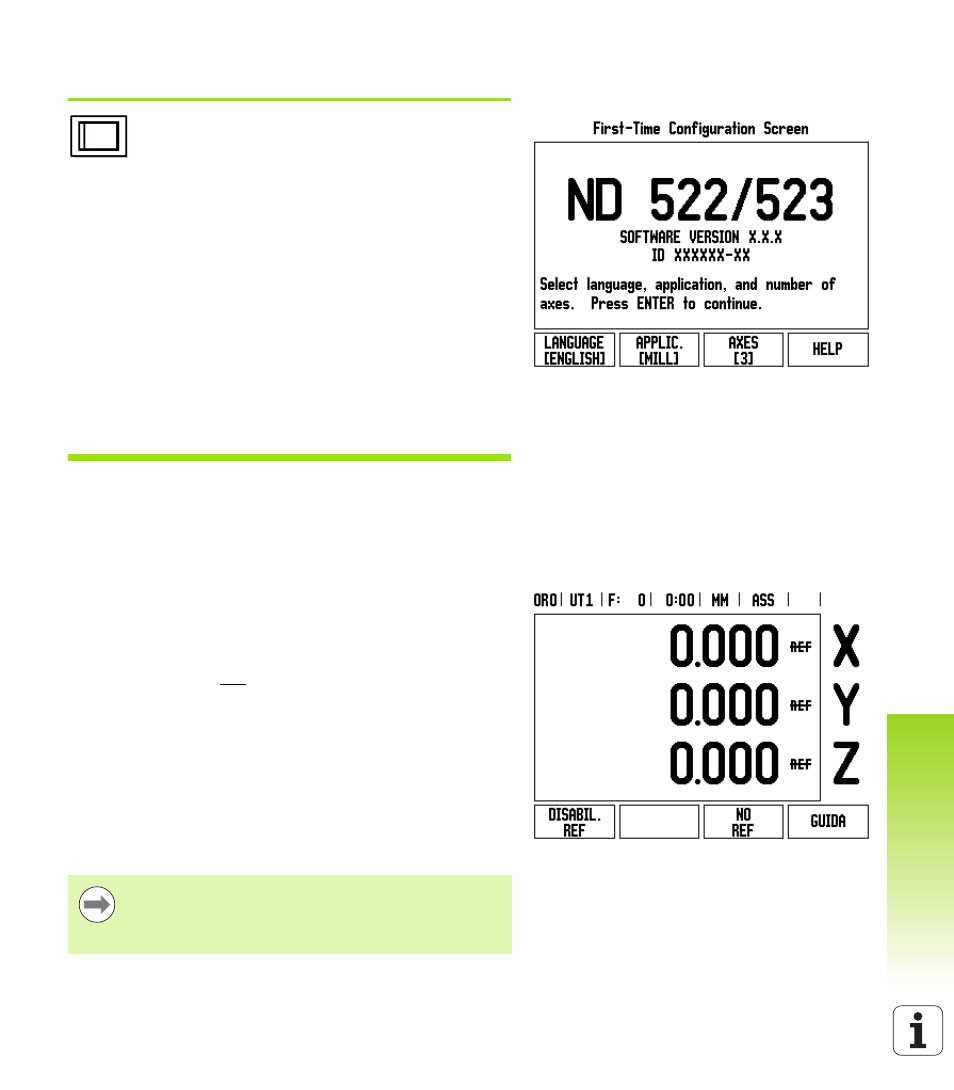

Fig. I.11 Schermata dopo la prima accensione
Fig. I.12 Maschera per la definizione degli indici di
riferimento
Se un sistema di misura non dispone di indici di
riferimento, l’indicazione REF non viene visualizzata e le
origini selezionate vanno perse allo spegnimento del
visualizzatore.
