I – 2 Uso dell’ND
522/523
Panoramica dei tasti delle funzioni generali
Sono riportate di seguito una lista di tasti che sono disposti nel
pannello frontale del visualizzatore e la descrizione della loro funzione.

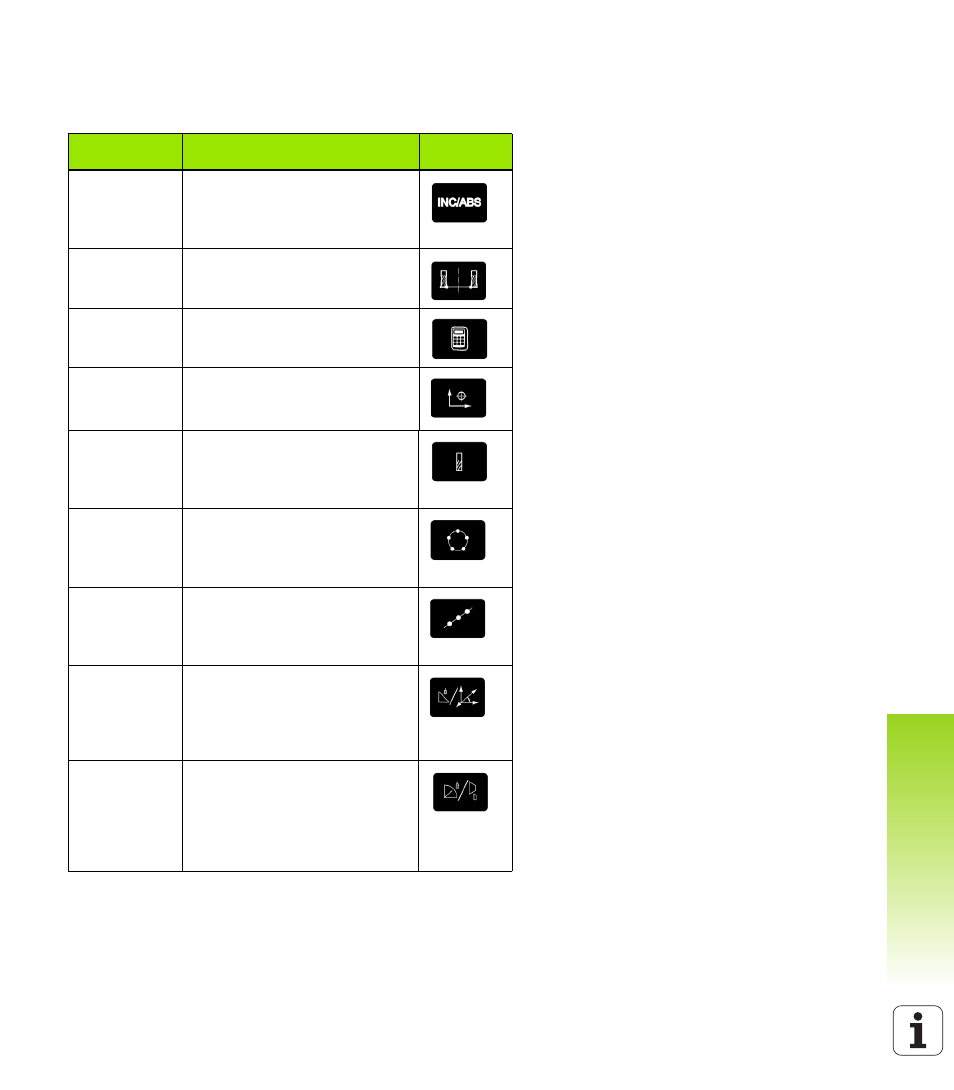

Pagina tasti 1 Tasti funzione Simbolo
tasto
INCREMENTALE/
ASSOLUTA Commuta la visualizzazione tra le
modalità operative Percorso
residuo (Incrementale)/Valore
reale (Assoluta). (Pagina 18)
1/2 (SOLO
FRESARE)
Divide la posizione attuale per due
(Pagina 29)
CALCOLATRICE Apre le funzioni della calcolatrice
(Pagina 30)
ORIGINE
Apre la maschera ORIGINE per
impostare l’origine di ciascun asse
(Pagina 35)
UTENSILE
Apre la TABELLA UTENSILI
(Pagina 31 per applicazioni di
fresatura; Pagina 59 per
applicazioni di tornitura)
CORONA DI
FORI
Apre la maschera CORONA DI
FORI
, che calcola le posizioni dei
fori (Pagina 46) per applicazioni di
fresatura
SERIE DI FORI Apre la maschera SERIE DI FORI,
che calcola le posizioni dei fori
(Pagina 49) per applicazioni di
fresatura
FRESATURA
INCLINATA O
VECTORING
Apre la maschera FRESATURA
INCLINATA
(Pagina 52) per
applicazioni di fresatura o la
maschera VECTORING (Pagina
67) per applicazioni di tornitura
ARCO DI
FRESATURA O
CALCOLATORE
DI CONICITÀ Apre la maschera ARCO DI
FRESATURA
(Pagina 56) per
applicazioni di fresatura o la
maschera CALCOLATORE
CONICITÀ
(Pagina 65) per
applicazioni di tornitura
