ND 522/523
43
I – 3 F
u
nzioni specific
he per applicazioni di fr
esat
ur
a
Valore predefinito incrementale

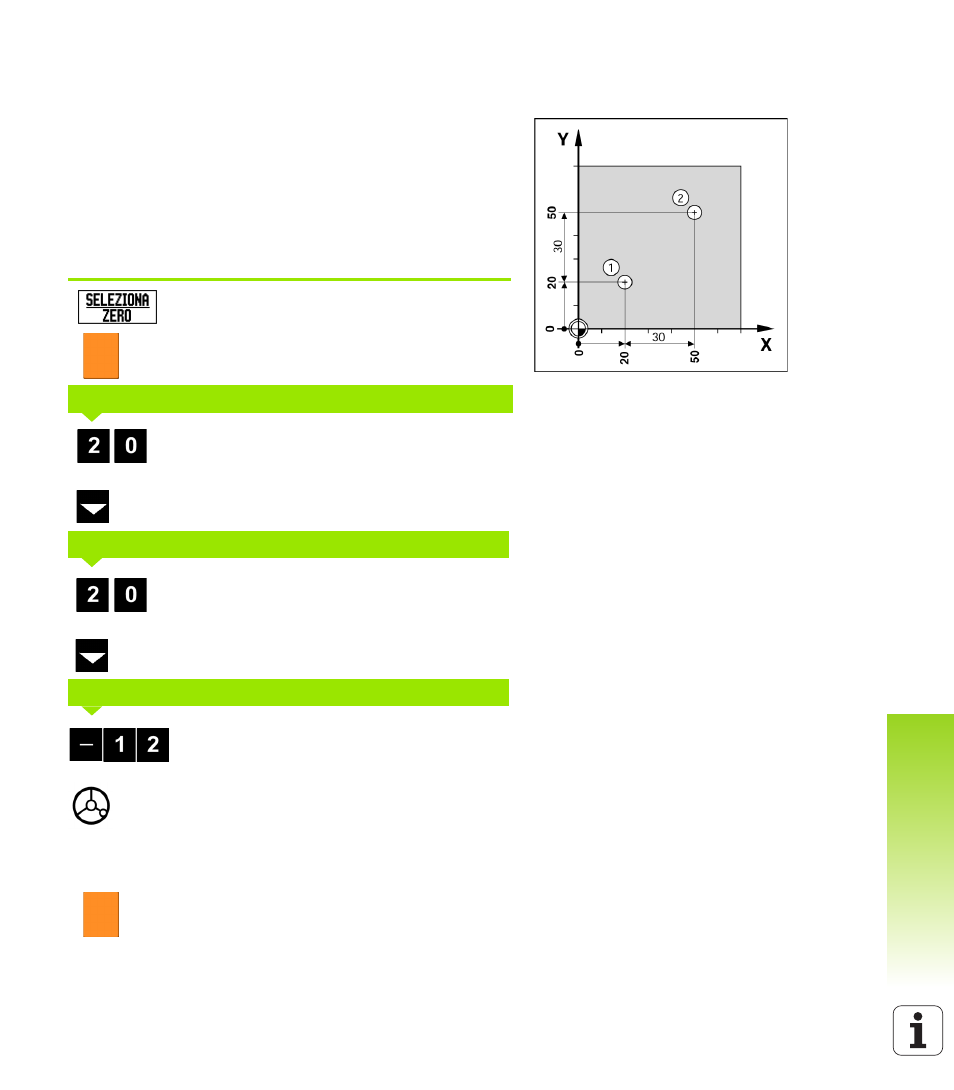

Esempio: foratura raggiungendo la posizione "passando per lo
zero" con posizionamento incrementale
Inserire le coordinate come quote incrementali, indicate di seguito e
visualizzate sullo schermo precedute dalla lettera I. L'origine è lo zero
pezzo. Vedere Fig. I.34 e Fig. I.35.
Foro
1
: X = 20 mm / Y = 20 mm
Distanza dal foro 2 al foro 1 : XI = 30 mm / YI = 30 mm
Profondità di foratura: Z = -12 mm
Modalità: INCREMENTALE
Premere il softkey SELEZIONA/ZERO per passare in
modalità SELEZIONA.
Selezionare l'asse X premendo il relativo tasto.
Inserire il valore nominale della posizione per il foro 1 :
X = 20 mm e assicurarsi che non sia attiva alcuna
compensazione del raggio utensile.
Premere il tasto FRECCIA GIÙ.
Inserire il valore nominale della posizione per il foro 1 :
Y = 20 mm. Assicurarsi che non sia visualizzata
alcuna compensazione del raggio utensile.
Premere il tasto FRECCIA GIÙ.
Inserire il valore nominale di posizione per la
profondità di foratura:
Z = –12 mm. Premere Enter.
Esecuzione del foro 1 : traslare gli assi X, Y e Z fino a
passare per lo zero. Il quadrato nell'aiuto grafico di
posizionamento è ora centrato rispetto ai due
marcatori triangolari.
Allontanare l'utensile.
Selezionare l'asse X premendo il relativo tasto.
Fig. I.34 Esempio di foratura
- VALORE NOMINALE DI POSIZIONE -
VALORE NOMINALE DI POSIZIONE
VALORE NOMINALE DI POSIZIONE
