ND 522/523
47
I – 3 F
u
nzioni specific
he per applicazioni di fr
esat
ur
a
Esempio: immissione dei dati ed esecuzione della corona di fori
(Vedere Fig. I.37, Fig. I.38 e Fig. I.39).
Numero di fori: 4
Coordinate del centro: X = 10 mm / Y = 15 mm
Raggio della corona di fori: 5 mm
Angolo iniziale (angolo tra asse X e 1° foro): 25°
Profondità di foratura: Z = -5 mm
1° passo: immissione dei dati
Premere il tasto CORONA DI FORI.
Inserire il tipo di corona di fori (CIRCONFERENZA).
Selezionare con il cursore il campo successivo.
Inserire il numero di fori (4).
Inserire le coordinate X e Y del centro del cerchio
Esempio: (X = 10), (Y = 15) o premere EVIDENZIA per
impostare la coordinata sulla posizione attuale.
Selezionare con il cursore il campo successivo.
Inserire il raggio della corona di fori (5).
Inserire l'angolo iniziale (25°).
Inserire il passo angolare (90°) (questo valore può
essere modificato soltanto se si imposta un
“segmento”).

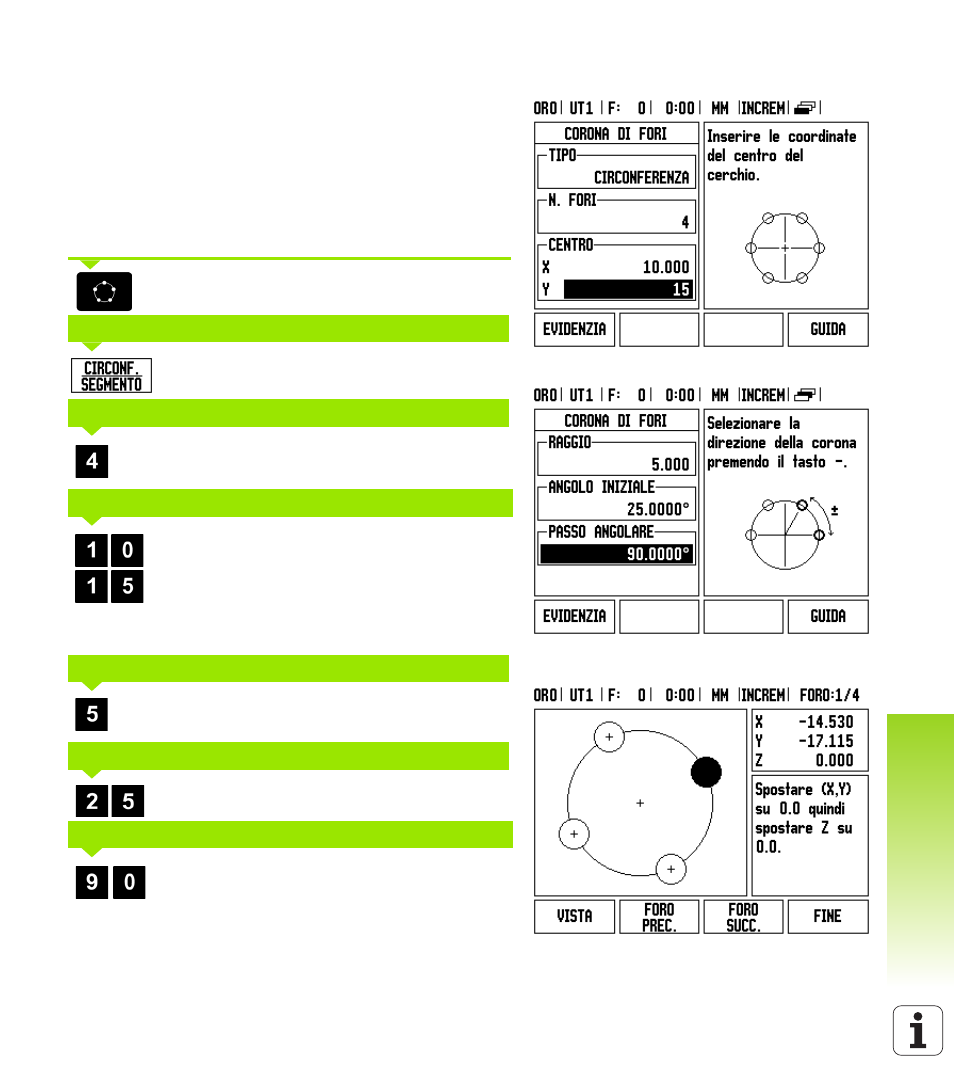

Fig. I.37 1ª pagina della maschera CORONA DI FORI
Fig. I.38 2ª pagina della maschera CORONA DI FORI
Fig. I.39 Vista grafica della corona di fori
TIPO
NUMERO DI FORI
CENTRO CERCHIO
RAGGIO
ANGOLO INIZIALE
PASSO ANGOLARE
