40
I Istruzioni operative
I – 3 F
unzioni specific
he per applicazioni di fr
esat
ur
a
Operazioni preliminari
 Selezionare l'utensile desiderato.
 Preposizionare adeguatamente l'utensile (ad es. X = Y = -20 mm).
 Spostare l'utensile alla profondità di fresatura.
Premere il softkey SELEZIONA/ZERO per passare in
modalità SELEZIONA.
Selezionare l'asse Y premendo il relativo tasto.
Inserire il valore nominale di posizione per lo
spigolo
1 : Y = 20 mm e
selezionare la compensazione raggio utensile R+ con
il softkey R+/-. Premere il softkey fino a visualizzare
R+ accanto alla denominazione dell'asse.
Premere Enter.
Traslare l'asse Y fino a passare per lo zero. Il quadrato
nell'aiuto grafico di posizionamento è ora centrato
rispetto ai due marcatori triangolari.
Selezionare l'asse X premendo il relativo tasto.

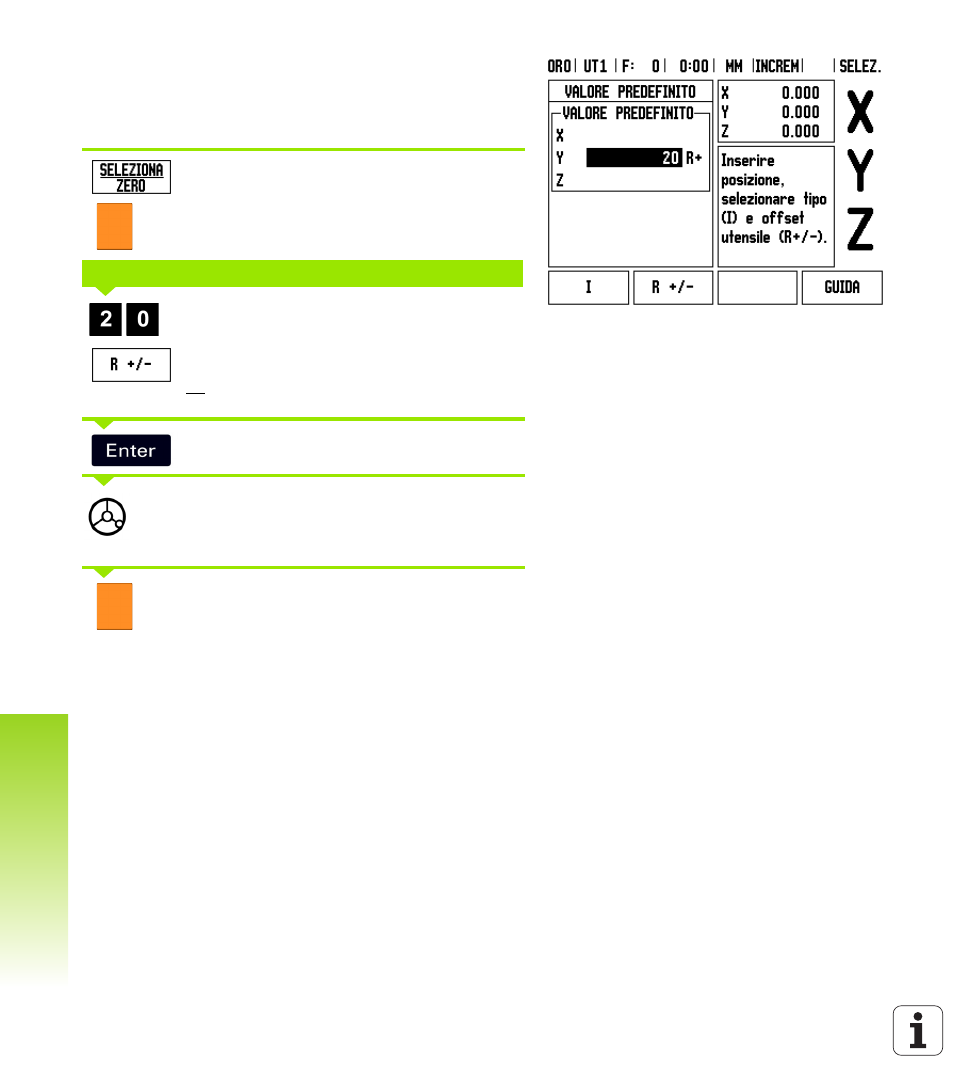

Fig. I.33
VALORE NOMINALE DI POSIZIONE
