ND 522/523
37
I – 3 F
u
nzioni specific
he per applicazioni di fr
esat
ur
a
Selezione origine con utensile
Per definire le origini con un utensile è possibile impiegare le funzioni
di tastatura dell'ND 522/523. Vedere Fig. I.29 e Fig. I.30.
Operazioni preliminari: selezionare l'utensile attivo come utensile da
impiegare per la selezione origine.
Esempio: tastatura dello spigolo del pezzo e selezione dello
spigolo come origine
Asse origine: X = 0 mm
Diametro utensile: D = 3 mm
Premere il tasto ORIGINE.
Premere il tasto FRECCIA GIÙ fino a evidenziare il
campo asse X.
Premere il softkey TASTA.
Premere il softkey SPIGOLO.

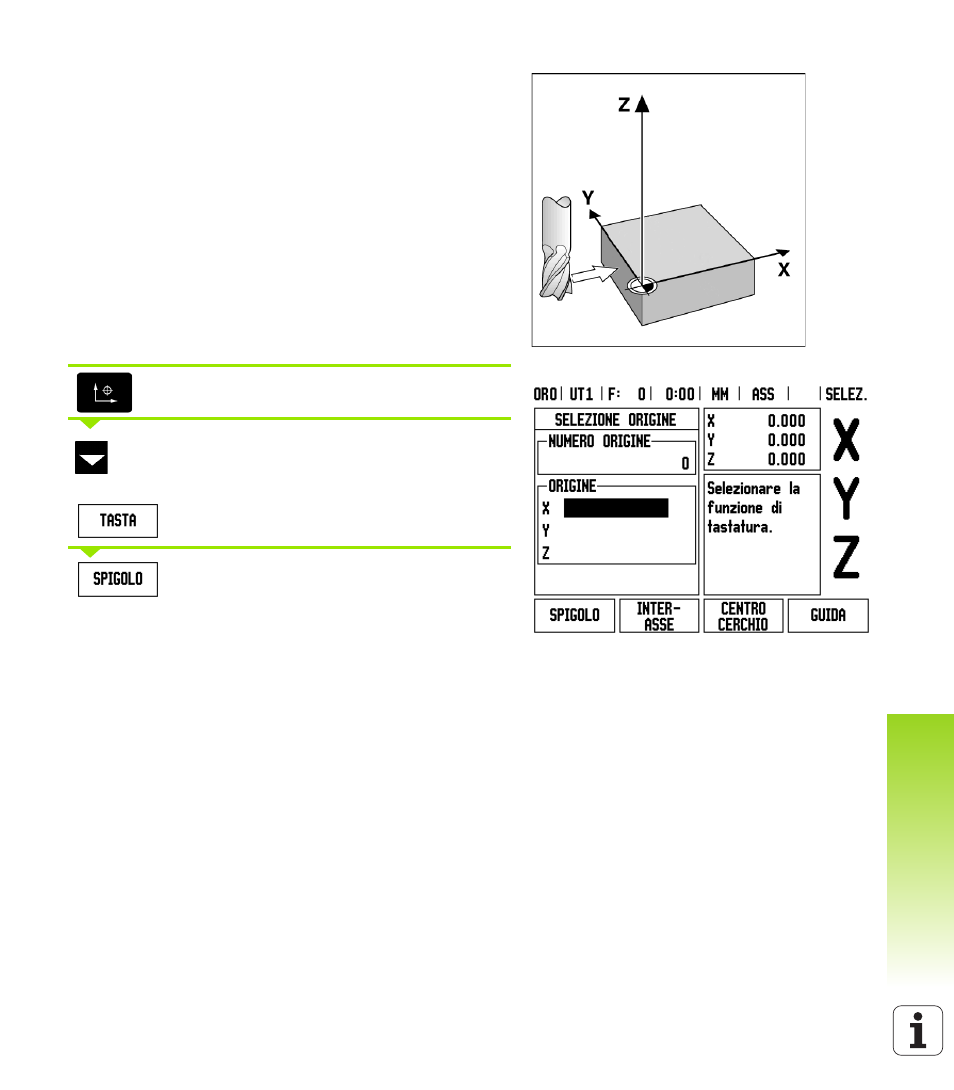

Fig. I.29 Impostazione dello spigolo come origine
Fig. I.30
