Selezione offset utensile utilizzando la funzione EVIDENZIA/
IMPOSTA
La funzione EVIDENZIA/IMPOSTA può essere utilizzata per definire
l'offset di un utensile sotto carico quando il diametro del pezzo è
sconosciuto. Vedere Fig. I.50.
La funzione EVIDENZIA/IMPOSTA è utile per determinare i dati
dell'utensile sfiorando il pezzo. Per evitare di perdere il valore di
posizione quando si allontana l'utensile per misurare il pezzo, tale
valore può essere memorizzato premendo il softkey EVIDENZIA.
Uso della funzione EVIDENZIA/IMPOSTA
Premere il tasto UTENSILE. Selezionare l'utensile
desiderato e premere il tasto Enter.
Selezionare l'asse X premendo il relativo tasto.
Tornire il diametro nell'asse X.
Premere il softkey EVIDENZIA con l'utensile ancora in
lavorazione.
Allontanare l'utensile.
Disinserire il mandrino e misurare il diametro del
pezzo.
Inserire il diametro o il raggio misurato, ad es. 15 mm,
e premere Enter.
Verificare che l'ND 522/523 si trovi in modalità
Visualizzazione diametro (Ø) quando si inserisce il
valore di un diametro.

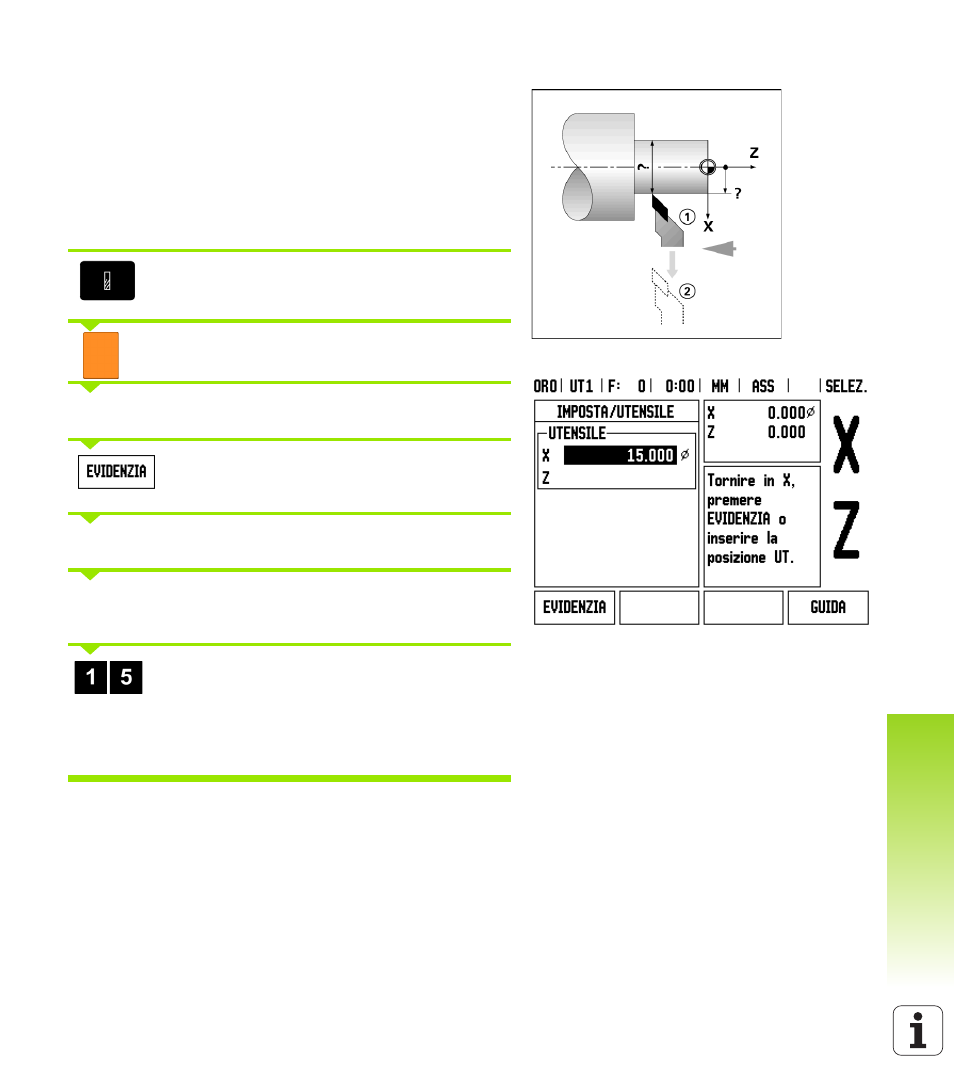

Fig. I.50 Selezione dell'offset utensile
Fig. I.51 Maschera IMPOSTA/UTENSILE
