54
I Istruzioni operative
I – 3 F
unzioni specific
he per applicazioni di fr
esat
ur
a
Esempio: premere il tasto FRESATURA INCLINATA per aprire la
maschera: (vedere Fig. I.43)
Piano: XY (sono disponibili 3 opzioni: XY, YZ e XZ); selezionare il piano
appropriato.
Punto iniziale: inserire i dati o premere il softkey EVIDENZIA.
1° passo: immissione dei dati
Premere il softkey PIANO per selezionare il piano di
fresatura.
Premere il tasto FRECCIA GIÙ.
Inserire le coordinate del punto iniziale del primo
asse o premere EVIDENZIA per impostare la
coordinata sulla posizione attuale.
Premere il tasto FRECCIA GIÙ.
Inserire le coordinate del punto iniziale del secondo
asse o premere EVIDENZIA per impostare la
coordinata sulla posizione attuale.
Premere il tasto FRECCIA GIÙ.
Inserire le coordinate del punto finale del primo asse
o premere EVIDENZIA per impostare la coordinata
sulla posizione attuale.
Premere il tasto FRECCIA GIÙ.
Inserire le coordinate del punto finale del secondo
asse o premere EVIDENZIA per impostare la
coordinata sulla posizione attuale.

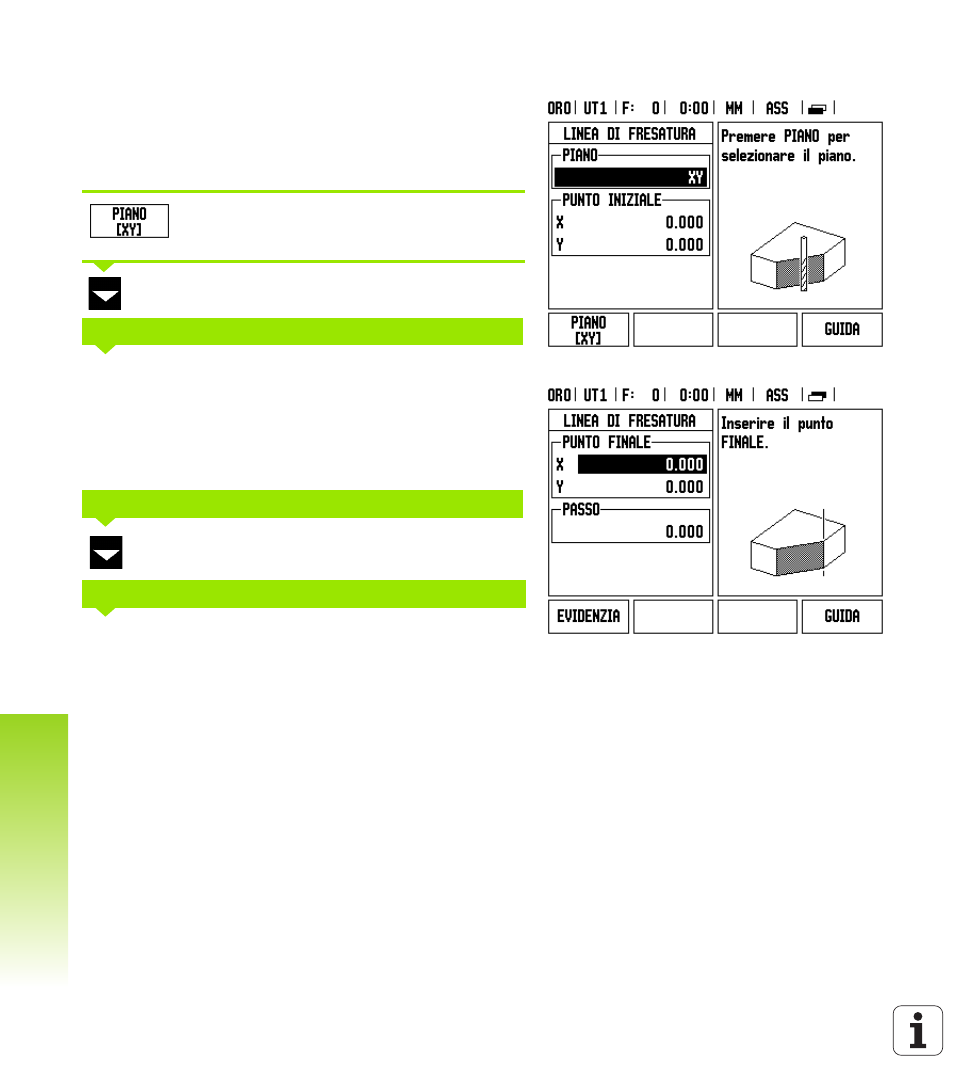

Fig. I.43 Maschera di immissione: PIANO
Fig. I.44 Maschera di immissione: PUNTO FINALE
PUNTO INIZIALE
INSERIRE I SUCCESSIVI DATI
PUNTO FINALE
