57 HEIDENHAIN TNC 426, TNC 430
La finestra di programma visualizza la definizione del pezzo grezzo:
0 BEGIN PGM NUOVO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NUOVO MM
Il TNC genera automaticamente i numeri dei blocchi, nonché il
blocco BEGIN e il blocco END.
Programmazione mediante dialogo in chiaro degli
spostamenti degli utensili
Per programmare un blocco si inizia con il tasto di dialogo. Nella riga
di intestazione dello schermo il TNC chiederà tutti i dati necessari.

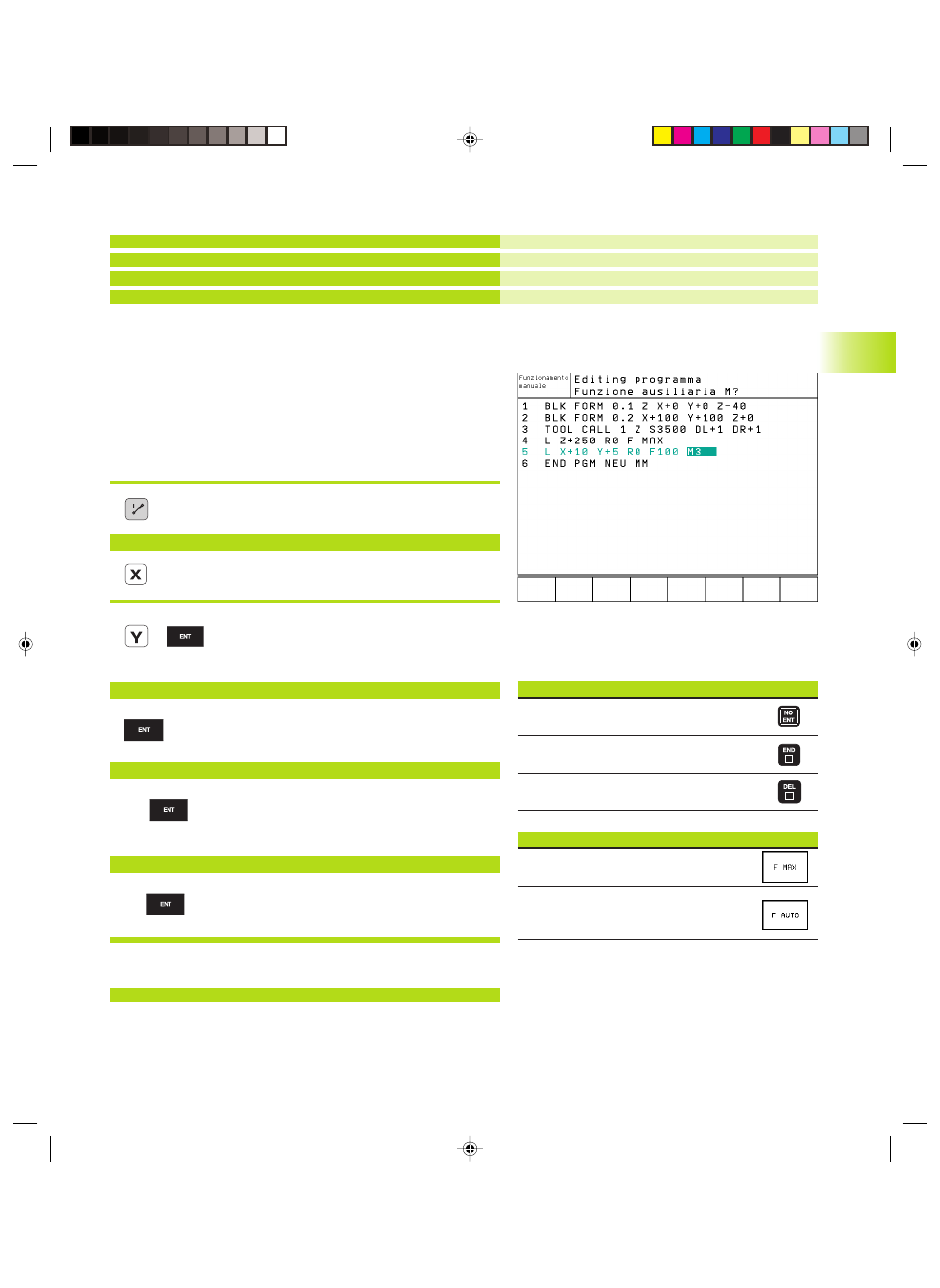

Esempio per un dialogo
Apertura del dialogo
COORDINATE ?
<
10 Inserire la coordinata di destinazione asse X
<
5 Inserire la coordinata di destinazione asse Y e
confermando con il tasto ENT passare alla
domanda successiva.
CORR. RAGGIO: RL/RR/SENZA CORR.: ?
<
Inserire ”senza correzione del raggio” e con il
tasto ENT, passare alla domanda successiva.
AVANZAMENTO F=? / F MAX = ENT
<
100 Avanzamento per questa traiettoria
100 mm/min, confermare con il tasto ENT
passando alla domanda successiva
FUNZIONE AUSILIARIA M ?
<
3 Funzione ausiliaria M3 ”Mandrino ON”;
azionando il tasto ENT il TNC conclude il dialogo
La finestra di programma visualizzerà la seguente riga:
3 L X+10 Y+5 R0 F100 M3
4.5
Aper
tu
ra
e inser
iment
o pr
ogr
ammi
Inizio programma, nome, unità di misura
Asse del mandrino, coordinate punto MIN
Coordinate punto MAX
Fine programma, nome, unità di misura
Funzioni durante il dialogo Tasto
Salto della domanda di dialogo
Conclusione anticipata del dialogo
Interruzione e cancellazione del dialogo
Funzioni di definizione avanzamento Softkey
Spostamento in rapido
Spostamento con avanzamento calcolato
automaticamente nel blocco TOOL CALL
