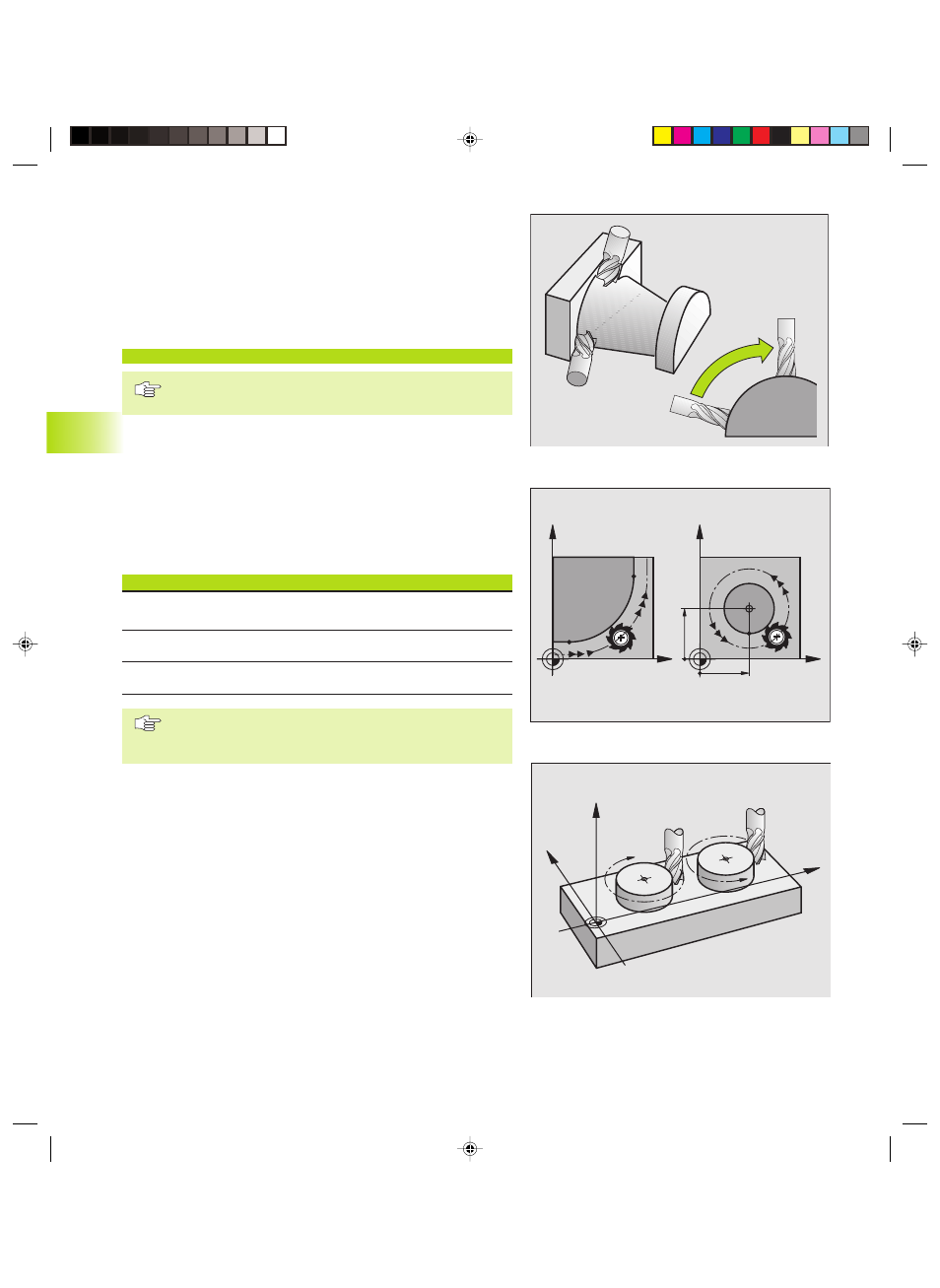

104 6 Programmazione: Programmazione profili
Inserimento di più di tre coordinate
Il TNC è in grado di controllare contemporaneamente fino a 5 assi.
In una lavorazione a 5 assi vengono spostati contemporaneamente
p. es. 3 assi lineari e 2 assi di rotazione.
Il programma per una tale lavorazione viene fornito generalmente
da un sistema CAD; esso non può essere programmato
direttamente sulla macchina.
Esempio:
L X+20 Y+10 Z+2 A+15 C+6 R0 F100 M3
I movimenti con oltre tre assi non vengono supportati
graficamente dal TNC.
Cerchi e archi di cerchio
Per i movimenti circolari il TNC sposta contemporaneamente due
assi della macchina: l‘utensile si muove rispetto al pezzo su una
traiettoria circolare. Per i movimenti circolari si può inserire il centro
del cerchio CC.
Con le funzioni di traiettoria per archi di cerchio si programmano
cerchi nei piani principali. Il piano principale deve essere definito
alla chiamata utensile TOOL CALL mediante definizione dell‘asse
del mandrino:
Asse del mandrino Piano principale
Z XY, inoltre
UV, XV, UY
Y ZX, inoltre
WU, ZU, WX
X YZ, inoltre
VW, YW, VZ
Cerchi che non sono paralleli al piano principale, vengono
programmati con la funzione ”Rotazione del piano di
lavoro” (vedere cap.8) o con parametri Q (vedere cap.10).
Senso di rotazione DR nei movimenti circolari
Per i movimenti circolari senza raccordo tangenziale con gli altri
elementi di profilo si inserisce il senso di rotazione DR:
Rotazione in senso orario: DR–
Rotazione in senso antiorario: DR+
Correzione del raggio
La correzione del raggio deve essere programmata nel blocco di
posizionamento sul primo elemento di profilo. La correzione del
raggio non può iniziare in un blocco per una traiettoria circolare.
Programmare la correzione prima in un blocco lineare o nel blocco
di avvicinamento (blocco APPR).
Per il blocco APPR e il blocco lineare vedere ”6.3 Avvicinamento e
distacco da un profilo” e ”6.4 Traiettorie-Coordinate cartesiane”.
X
Y
X
Y
CC
X
CC
Y
CC
CC
CC
DR–
DR+
X
Z
Y
