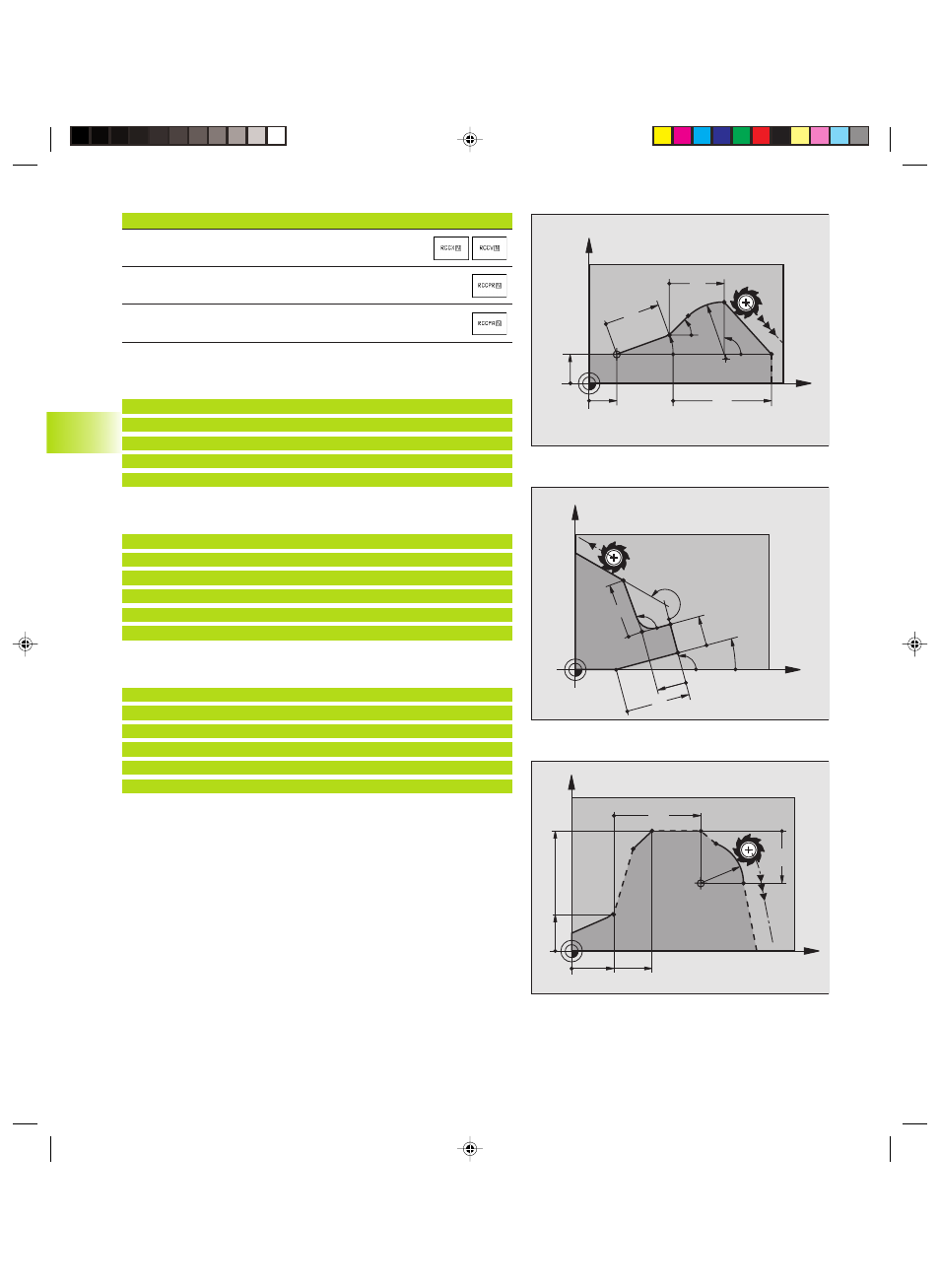

134 6 Programmazione: Programmazione profili
6.6 T
raiet
to
rie – Pr
ogr
ammazione liber
a dei pr
ofili FK
X
Y
18 10
35
10
R10
20
CC
15
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
X
Y
35
10
10
20° R20
20
45°
20
FPOL
90°
Riferimenti relativi per le coor. del centro del cerchio Softkey
Coordinate CC riferite al punto finale del blocco N
Modifica raggio in coordinate polari rispetto al blocco N
Modifica angolo in coordinate polari rispetto al blocco N
Esempi di blocchi NC
Coordinate note riferite al blocco N. Vedere la figura in alto a destra.
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR– R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
Direzione e distanza noti dell‘elemento di profilo rispetto al blocco
N. Vedere figura al centro a destra.
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
Coordinate note del centro del cerchio riferite al blocco N. Vedere
figura in basso a destra.
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR– R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
